Power Menu mechanical + B&S Manger + Tablett-Emulator  - Version: 21.2.11.140  -  64Bit

Beschreibung  >  PM mechanical  >  Zeichnungsverwaltung  >  Ansichten-Schnitte-Einzelheiten  >  Schnitte
Ansichten     Schnitte     Einzelheiten     Optionen

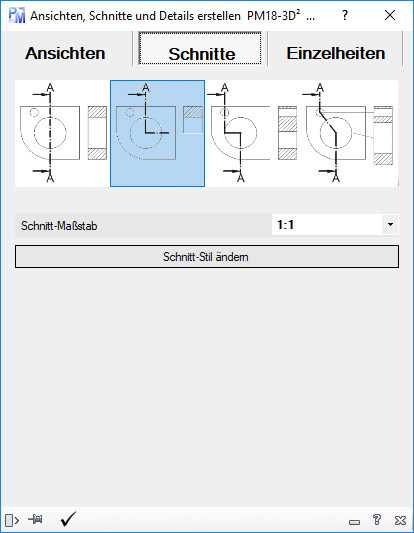

AnsichtenSchnitteEinzuelheiten02

Hier können Sie von einer Ansicht im Papierbereich, Schnitte erstellen. Dieser Befehl steht Ihnen nur für BricsCAD Platinum und teilweise auch für BricsCAD Pro zur Verfügung.
Beachten Sie, dass Sie den Schnitt-Stil “PM mechanical” als Vorgabestil gesetzt haben.

  • Schnitte: Erstellt Schnitte von einer Ansicht im Papierbereich.
  • Ansichtswahl:
    • Voll - Schnitt: Die Schnittlinie definiert eine unendliche Ebene, die durch das gesamte Modell schneidet.
    • Halb - Schnitt: Die Schnittlinie definiert eine halbe Ebene die das Modell schneidet.
    • Schnitt - Verlauf projiziert: Die Schnittlinie definiert eine Reihe von Schneidbereichen, die sich versetzt zueinander befinden. Mit der Option Fertig wird das Erstellen der Schnittlinie beendet.
    • Schnitt - Verlauf entlang der Schnittlinie: Die Schnittlinie definiert eine Polylinie, wobei jedes Segment einen Schneidbereich definiert. Der resultierende Schnitt hat die Länge gleich der Summe der Längen der Schneidbereiche. Mit der Option Fertig wird das Erstellen der Schnittlinie beendet.
  • Schnitt-Maßstab: Wähle Sie ein Maßstab für die Erzeugung des Schnittes. Die Maßstäbe können auch später noch geändert werden.
  • Schnitt-Stil ändern: Öffnet ein Dialog zur Änderung des Schnittstiles.
  • Statusleiste und weitere Infos: Siehe auch hier

Stausleiste_14

Es werden die gewählten Schnitte erzeugt. Geben Sie die benötigten Punkte ein.
