Power Menu mechanical + B&S Manger + Tablett-Emulator  - Version: 21.1.4.43  -  64Bit

Beschreibung  >   PM mechanical  >   Zeichnungsverwaltung  >   Ansichten-Schnitte-Einzelheiten  >   Einzelheiten



Hier können Sie von einer Ansicht im Papierbereich, runde oder rechteckige Einzelheiten erstellen. Dieser Befehl steht Ihnen nur für BricsCAD Platinum und teilweise auch für BricsCAD Pro zur Verfügung. Beachten Sie, dass Sie den Einzelheiten-Stil “PM mechanical” als Vorgabestil gesetzt haben.

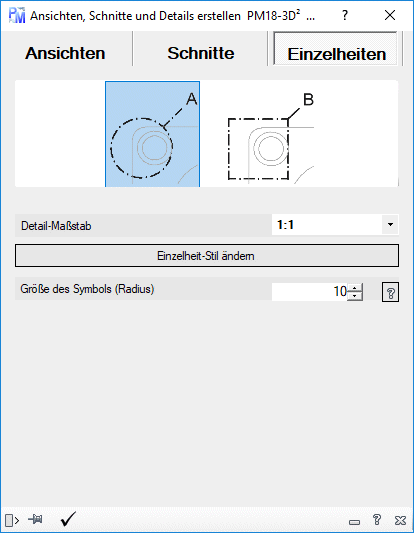

AnsichtenSchnitteEinzuelheiten03



  • Tabulatur:
    • Ansichten: Erstellt Ansichten im Papierbereich, von einem 3D-Solids vom Modelbereich.
    • Schnitte: Erstellt Schnitte von einer Ansicht im Papierbereich
    • * Einzelheiten: Erstellt Einzelheiten von einer Ansicht im Papierbereich
  • Ansichtswahl:
    • Einzelheit rund erstellen: Erstellt eine neue kreisförmige Einzelheit von einer vorhandenen Ansicht.
    • Einzelheit rechteckig erstellen: Erstellt eine neue rechteckig Einzelheit von einer vorhandenen Ansicht.
  • Einzelheit-Stil ändern: Öffnet ein Dialog zur Änderung des Detailstiles.
  • Größe des Symbols: Gibt in etwa die Größe des Symbols an.
  • Statusleiste und weitere Infos: Siehe auch hier

Stausleiste_14

Es wird die gewählte Einzelheit erzeugt. Geben Sie die benötigten Punkte ein.
