Power Menu mechanical + B&S Manger + Tablett-Emulator  - Version: 21.2.11.140  -  64Bit

Beschreibung  >  PM mechanical  >  Zeichnungsverwaltung  >  Ansichten-Schnitte-Einzelheiten  >  Ansichten
Ansichten     Schnitte     Einzelheiten     Optionen

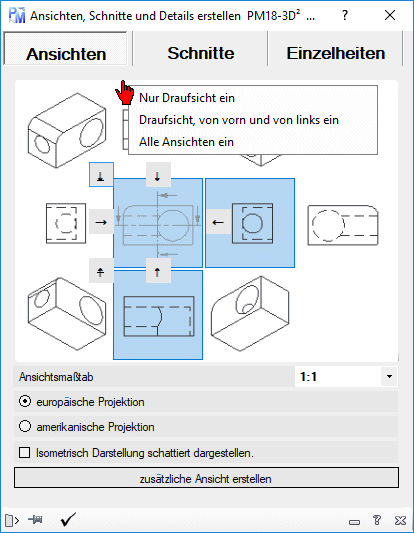

AnsichtenSchnitteEinzuelheiten01

Hier können Sie von einem 3D-Teil im Modellbereich, im den Papierbereich, 10 verschiedene Ansichten auf einmal erstellen. Wahlweise können Sie europäische- oder die amerikanische Projektion darstellen, ähnlich ISO 5456  (DIN 6). Dieser Befehl steht Ihnen nur für BricsCAD Platinum und teilweise auch für BricsCAD Pro zur Verfügung

Ansichten: Erstellt von 3D-Solids im Model-Bereich,  Ansichten im Papierbereich.

  • Rechte Mauste Menü: Zeigt das Menü und durch klicken kann man die drei verschieden Voreinstellungen wählen.
  • Ansichtswahl: Ein Doppelklick startet die Ansichtenerstellung.

    ISO Ansicht NW

    Unteransicht

    ISO Ansicht NO



    Seitenansicht von rechts

    Vorderansicht

    Seitenansicht von links

    Rückansicht

    ISO Ansicht SW

    Draufsicht

    ISO Ansicht SO



  • Menü: Befindet sich der Cursor im Ansichtswahlfenster, können Sie mit einem Rechtsklick das Menü öffnen und verschiedene Ansichten auf einmal wählen.
    • Nur Draufsicht ein
    • Draufsicht, von vorn und von links ein. Mechanik
    • Alle Ansichten ein.
  • Ansicht einstellen: Die mittlere Ansicht wird...
    • AnsichtenUndSchnitte06 ...von oben, in Richtung -Z...
    • AnsichtenUndSchnitte03 ...von hinten, in Richtung -Y...
    • AnsichtenUndSchnitte04 ...von links, in Richtung +X...
    • AnsichtenUndSchnitte02 ...von rechts, in Richtung -X...
    • AnsichtenUndSchnitte06 ...von unten, in Richtung +Z...
    • AnsichtenUndSchnitte01 ...von vorne, in Richtung +Y...
      ...gezeigt.
  • Ansichten
    • Ansichtsmaßstab: Wähle Sie ein Maßstab für die Erzeugung der Ansichtsfenster. Die Maßstäbe können auch später noch geändert werden.
    • europäische Projektion: Erstellt Ansichten nach der europäische Darstellung.
    • amerikanische Projektion: Erstellt Ansichten nach der amerikanischen Darstellung.
    • Isometrisch Darstellung schattiert dargestellen:  Die Isometrisch Darstellung wird schattiert dargestellt.
  • Statusleiste und weitere Infos: Siehe auch hier

Stausleiste_14

Es wird automatisch die gewählten Ansichten erzeugt.
