Power Menu mechanical + B&S Manger + Tablett-Emulator  - Version: 21.2.14.187  -  64Bit

Beschreibung  >  PM mechanical  >  Zeichnungsverwaltung  >  Ansichten-Schnitte-Einzelheiten  >  Optionen
Ansichten     Schnitte     Einzelheiten     Optionen




Hier können Sie nachträglich Ansichtsfenster verändern und die Sichtbarkeit einiger Linien einstellen. Dieser Befehl steht Ihne  ab der BricsCAD Pro zur Verfügung.

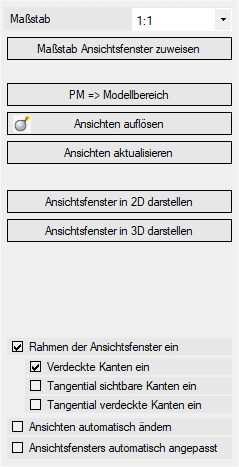

AnsichtenSchnitteEinzuelheiten04

  • Maßstab: Wählen Sie einen Maßstab, den Sie einem Ansichtsfenster zuweisen wollen.
  • Maßstab Ansichtsfenster zuweisen: Den gewählten Maßstab einem Ansichtsfenster zuweisen.
  • PM => Modellbereich: Vorhandene Ansichten im Layout PM, in den Modellbereich verschieben.
  • Ansichten auflösen: Vorhandene Ansichten die sich im Layout befinden, werden in Ihren Ursprung aufgelöst. Eine automatische Änderung ist dann nicht mehr möglich.
  • Ansichten aktualisieren: Es werden die Ansichtsfenster und Texte aktualisiert.
  • Ansichtsfenster in 2D darstellen: Die gewählte Ansicht wird als Strichzeichnungen dargestellt.
  • Ansichtsfenster in 3D darstellen: Die gewählte Ansicht wird als schattierte Zeichnungen dargestellt.
  • Rahmen der Ansichtsfenster ein: Schaltet die Rahmen der Ansichtsfenster ein. Nur so können einige Befehle ausgeführt werden.
    • Verdeckte Kanten ein: Schaltet die verdeckte Kanten in den Ansichtsfenster ein.
    • Tangential verdeckte Kanten ein: Schaltet die tangential verdeckte Kanten  in den Ansichtsfenster ein.
    • Tangential sichtbare Kanten ein: Schaltet die tangential sichtbaren Kanten  in den Ansichtsfenster ein.
  • Inhalte der Ansichten automatisch ändern: Wird im Modellbereich das 3D-Teil (3DSolids) geändert, werden die Ansichten im Papierbereich (Layouts) automatisch mit geändert. Bei großen Zeichnungen kann dies einige Zeit dauern.
  • Ansichtsfenstersgröße automatisch anpassen: Die Größe der Ansichtsfensters werden automatisch an die aktuellen Grenzen der 3D-Geometrie angepasst
