Beschreibung  >  PM mechanical  >  Zeichnungsverwaltung  >  Positionen
2D Positionsnummer    3D Positionsnummer    Erweitertes-Fenster




Erstellt eine 2D- im Model- und Papierbereich oder eine 3D Positionsnummern im Papier- / Layoutbereich.

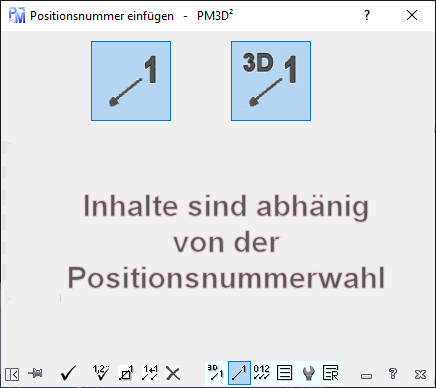

Pos_2D3D_00


2D Positionsnummer
3D Positionsnummer

Die Positionsnummern können anschließend als Stückliste angezeigt und zum Beispiel in die Zeichnung als Tabelle gezeichnet oder nach Excel exportiert werden kann.

2D- und 3D Positionsnummern können Sie in einer Zeichnung mischen.

Wenn sich am Pfeileinfügepunkt ein Objekt befindet das Daten enthält, werden diese in die die Positionsnummer übertragen.

Die Positionsnummer, wird immer auf den Layer 6 und auf die Layerseite 98 gezeichnet.



  • Statusleiste und weitere Infos: Siehe auch hier

Stausleiste_14

Erstelle eine 2D oder 3D Positionsnummer.

Stausleiste_23

Erstelle mehrere Positionsnummer hintereinander. Mir ESC abbrechen.

pos_11

Neue Position zum bearbeiten wählen

pos_12

 Daten von Position in Eingabe kopieren. Danach können Sie die Position ändern.

pos_13

Alle Positionseingaben  zurücksetzen (löschen).

3D_Positionen1

Schließt den Befehl und öffnet die “3D²-Positionen und Liste einfügen”.

STK07

Aktueller Befehl

PosSort01

Schließt den Befehl und öffnet “Positionsnummer sortieren”

STK02

Schließt den Befehl und öffnet “Stückliste bearbeiten...”

STK08

Schließt den Befehl und öffnet “Eigenschaften ändern”

Stausleiste_Ref

Schließt den Befehl und öffnet “Referenzliste”
