Power Menu mechanical + B&S Manger + Tablett-Emulator  - Version: 21.1.4.43  -  64Bit

Beschreibung  >   PM mechanical  >   Zeichnungsverwaltung  >   Positionen  >   2D Positionsnummer
Normelemente    Referenzlisteteile    Zeichnungsteile

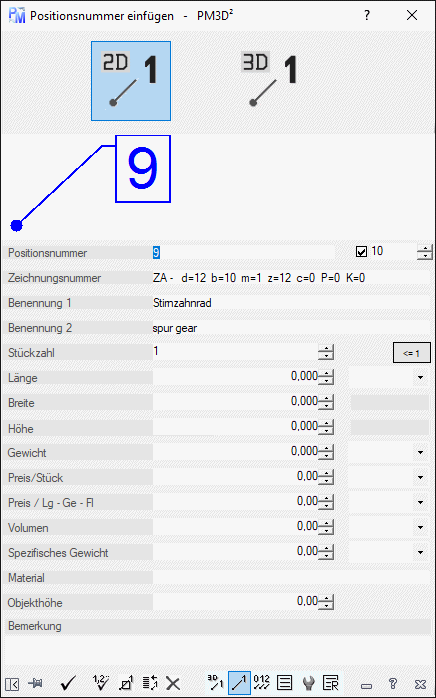

Erstellt 2D Positionsnummern die anschließend als Stückliste angezeigt und zum Beispiel nach Excel exportiert

  • Positionsnummer: Hier können Sie beliebige Positionsnummer eingeben. Bei einer alphanumerischen  Eingabe ist die Funktion eingeschränkt.
    •   Die Positionsnummer wird auf 0 gesetzt.
    •   Erhöht die Positionsnummer um eins. Nur bei numerischer Eingabe Positionsnummer möglich.
    •   Zeigt eine List, noch nicht benutzter Positionsnummern an.
                 Pos_05 zum beenden klicken Sie auf abbrechen.
    •   Erhöht die Positionsnummer vor dem Einfügen um eins.
  • Optionen: erweitertes Fenster
    • Positionsnummer und Teil als Gruppe:
      Wird dies gewählt, wird das gewählte Teil und die erzeugt Positionsnummer als Gruppe zusammen gefügt. Sie können dies Gruppe wieder mit dem Befehl Gruppe auf lösen.
    • Gruppe bearbeiten:
      Öffnet in BricsCAD die Objekt-Gruppierung und die Gruppen können bearbeitet werden.
    • Z-Korrektur ein:
      Die Positionen werden nach vorne versetz, damit die Positionslinien sichtbar bleiben.
    • Fang beim Einfügen der Positionsnummer: Sie können hier die den Fang und das Rater , für das Einfügen der Positionsnummer, einstellen.
    • Hinweis am Anfang nicht anzeigen: Wurde diese Option gewählt, wird das Hinweisfenster nicht mehr bei öffnen angezeigt.
