Power Menu mechanical + B&S Manger + Tablett-Emulator  - Version: 21.2.14.187  -  64Bit

Beschreibung  >  PM mechanical  >  Zeichnungsverwaltung  >  Positionen  >  3D Positionsnummer
Positionen Baugruppen




Erstellt 3D Positionsnummern von Ansichten im Papierbereich.

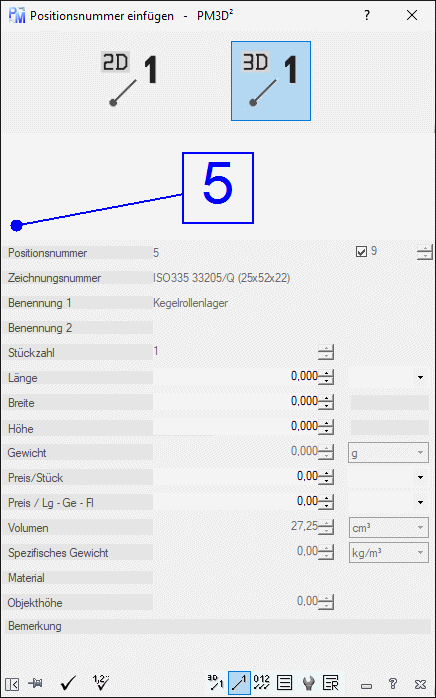

Pos_3D_01

Die 3D-Positionsnummerne sollen ausschließlich für die Ansichten im Papierbereich, die durch den Befehl “Ansichten ... erstellen” erzeugt wurden, genutzt werden.

Die Positionsnummern können zu einer Stückliste zusammengefasst werden.

Die 3D Positionsnummer sind ähnlich der “Komponenten Positionsnummer von BricsCAD.

Die 3D-Positionsnummer vom PM kann aber viel mehr Informationen verarbeiten.

Nur mit BricsCAD Mechanik und Ultimate möglich

  • Wahl: 2D 3D Position:
  • Positionstextanzeige: Die Anzeige ist abhängig von der Einstellung der Positionseigenschaften.
  • Positionsnummer: Die Positionsnummer kann nicht verändert werden.
  • Dateneingabe: Hier werden die Daten für die aktuelle erstellte Positionsnummer angezeigt.
    • Die Daten werden teilweise automatisch beim Erstellen der Positionsnummer eingefügt.
    • Sie können nicht ausgegraute Eingabefelder manuell ändern oder ergänzt.
    • Nicht benötige Eingabezeilen können Sie in den Positionseigenschaften ausschalten
  • Statusleiste und weitere Infos: Siehe auch hier

Stausleiste_14

Erstelle eine 2D oder 3D Positionsnummer.

Stausleiste_23

Erstelle mehrere Positionsnummer hintereinander. Mir ESC abbrechen.

3D_Positionen1

Schließt den Befehl und öffnet die “3D²-Positionen und Liste einfügen”.

STK07

Aktueller Befehl

PosSort01

Schließt den Befehl und öffnet “Positionsnummer sortieren”

STK02

Schließt den Befehl und öffnet “Stückliste bearbeiten...”

STK08

Schließt den Befehl und öffnet “Eigenschaften ändern”

Stausleiste_Ref

Schließt den Befehl und öffnet “Referenzliste”
