Beschreibung  >  PM mechanical  >  Zeichnungsverwaltung  >  Stückliste

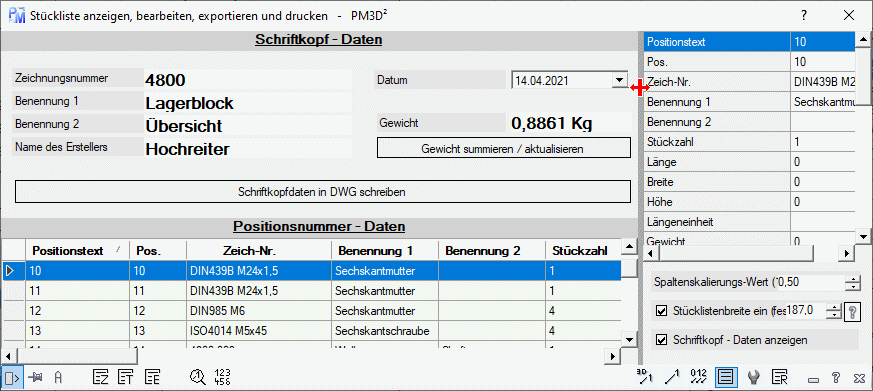

Hier können Sie die Stückliste und der Schriftkopf der Zeichnung anzeigen und bearbeiten:
Die Daten können als die Stückliste im CAD als Block-Text oder Tabelle eingefügt, mit dem PM - Editor bearbeiten und ausdrucken oder nach Excel exportieren.

  • Eingaben für den Stücklistenkopf
    Schriftkopf muss eingeschaltet sein, siehe unten. Daten des Schriftkopfes werden nur aus dem aktuellen Layout gelesen.
    • Zeichnungsnummer:
    • Benennung 1:
    • Benennung 2:
    • Name des Erstellers
    • Datum:
    • Gewicht:
    • Gewicht summieren / aktuallisieren: Alle Gewicht die der Spalte Gewicht stehen werden addiert.
    • Schriftkopfdaten in DWG schreiben: Geänderte Schriftkopfdaten werden in den Schriftkopf der aktuellen Zeichnung geschrieben.
  • Stücklistenanzeige
    • Positionsnummer:
    • Zeichnungsnummer:
    • Benennung 1:
    • Benennung 2:
    • Stückanzahl:.....
    • Hinweis:
      • Sie können die Zeile und die Position mit der Taste Entf. löschen.
      • Mit einem Doppelklick können Sie die Werte ändern. Sie werden automatisch auch in der Zeichnung geändert. Die 3D Positionsnummer können gegeben falls die Änderungen wieder überschreiben.
      • Es gibt 3 unterschiedliche Hintergrundfarben der Stücklistenanzeige:

Stückliste03

  • keine gültige Positionsnummer
  • 2D Positionsnummer
  • 3D Positionsnummer
  • Erweitertes Fenster:
    • Spaltenanzeige: Es werden alle Werte immer angezeigt.
    • Spaltenskalierung: Veränderte die Spaltenbreite, in der Zeichnung, in Wordpad und in Excel.
    • Stücklistenbreite ein: Die Stückliste, wird mit der angegebenen Breite in die Zeichnung eingefügt. Es wird gegebenen falls die Schriftgröße geändert.
    • Schriftkopf und aktualisieren ein: Schaltet die Anzeige und die Aktualisierung des Stücklistenkopfes ein.
  • Statusleiste und weitere Infos: Siehe auch hier

FensterÖffnen01

Schriftkopf und Stückliste wird aktualisiert. Es wird erneut der Schriftkopf und die Stückliste von der Zeichnung gelesen. Geänderte Daten werden dann eventuell zurück gesetzt.
Es kann nur der Stückliste-Block oder die Stückliste-Tabellen in einer Zeichnung stehen.

STK09

Die angezeigten Spalten und Zeilen werden als Stückliste-Block die Zeichnung geschrieben oder aktualisiert.

STK10

Die angezeigten Spalten und Zeilen werden als Stückliste-Tabellen die Zeichnung geschrieben oder aktualisiert. Es kann nur der Stückliste-Block oder die Stückliste-Tabellen in einer Zeichnung stehen.

STK11

Die angezeigten Spalten und Zeilen werden als Stückliste nach Excel exportiert. Vorausgesetzt Excel ist installiert.

STK06

Positionsnummer wird in der Zeichnung gesucht und groß angezeigt.

3D_Positionen1

Schließt den Befehl und öffnet die “3D²-Positionen und Liste einfügen”.

STK07

Schließt den Befehl und öffnet “Positionsnummer einfügen”

PosSort01

Schließt den Befehl und öffnet “Positionsnummer sortieren”

STK02

Schließt den Befehl und öffnet “Stückliste bearbeiten...”

STK08

Schließt den Befehl und öffnet “Eigenschaften ändern”

Stausleiste_Ref

Schließt den Befehl und öffnet “Referenzliste”
