Beschreibung  >   PM mechanical  >   Zeichnungsverwaltung  >   PositionenEigenschaften



Mit diesem Befehl können Sie die 2D-, 3D Positionsnummer, Stückliste und Referenzliste einstellen.



  • 2D Positionsnummer - Eigenschaften



  • 3D Positionsnummer - Eigenschaften



PosEigen_01

  • Bildanzeige: Zeigt den gewählte Positionstexte.
  • links/unten
    • 2D
      • Textposition…:
        • seitlich oben
        • seitlich Mitte
        • seitlich unten
        • auf Linie
        • unten Mitte
      • Trennzeichen: Gibt das Zeichen an, dass zwischen den gewählten Positionstexte steht.
      • Umranden: Umrandet den Text. Abstand ist von der Einstellung im Bemaßungsstiel abhängig.
    • 3D

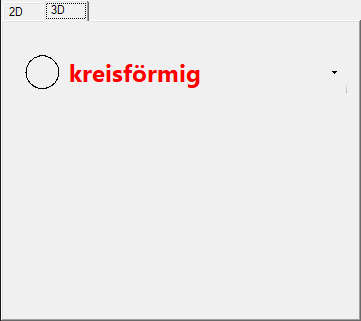

      • Positionsart:
        • Nichts
        • viereckig
        • kreisförmig
        • sechseckig
        • ohne Rahmen
        • rautenförmig
        • nutenförmig
        • dreieckig
        • unterstrichen
    • Linie…:
      • ohne Symbol
      • mit Pfeil
      • mit gefülltem Pfeil
      • mit Punkt
      • mit gefülltem Punkt
      • mit keinem Punkt
      • mit keinem gefülltem Punkt
      • mit doppeltem KreisTexthöhe…: Wählen Sie hier Ihre Texthöhe 2,5, 3,5, 5, 7, 10, 14, 20 oder 30 mm.
    • Farbe der Symbolgröße anpassen:
      • für 2,5 Farbe von Layer 11 und Layerseite 98
        für 3,5  Farbe von Layer 12  und Layerseite 98
      • für 5  Farbe von Layer 13 und Layerseite 98
      • für 7  Farbe von Layer 14 und Layerseite 98
      • für 10 Farbe von Layer 15 und Layerseite 98
    • Alle Positionen automatisch ändern: Weist die oben eingestellten Eigenschaften allen Positionen in der aktuellen Zeichnung zu.
    • Maßstab 1:1: Zeigt den aktuellen Maßstab an und durch anklicken öffnet sich das Maßstabsfenster.
  • Rechts/unten:

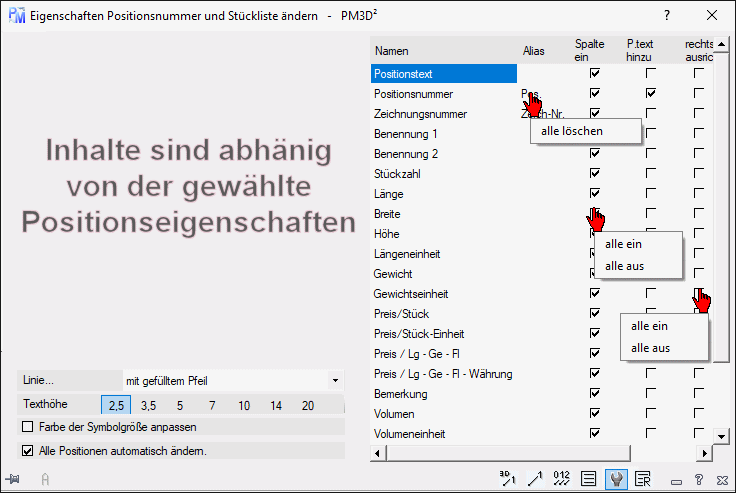

    • Liste: In dieser Liste können Sie die Spalten beim Positionserstellen und in der Stückliste steuern:
      • Namen: Ursprünglicher Spaltennamen (deutsch/englisch).
      • Alias: Möchten Sie den vorgegeben Spaltennamen ändern, können Sie hier einen Aliasnamen eingeben.
      • ein: Spalte wird eingeschaltet (sichtbar), beim Positionserstellen, in der Stücklistenanzeige und in der Referenzliste.
      • hinzu: Spalte wird dem Positionstext hinzugefügt.
      • rechts: Wurde diese Option gewählt, wird die Spalte recht ausgerichtet.
      • Alias / ein / hinzu / rechts haben ein Kontextmenü (Rechtsklick).
  • Statusleiste und weitere Infos: Siehe auch hier

FensterÖffnen01

Stückliste wird aktualisiert. Es wird erneut der Schriftkopf und die Stückliste von der Zeichnung gelesen.

STK07

Schließt die Positionseigenschaften und öffnet den Positionsnummernbefehl.

PosSort01

Schließt die Positionseigenschaften und öffnet den Positionsnummernsortierbefehl.

STK02

Schließt die Positionseigenschaften und öffnet den PM Editor mit den aktuellen Daten.

Stausleiste_Ref

Schließt die Positionseigenschaften und öffnet  den Referenzlistenbefehl.
