Erstellt verschiedene illustrierte und symbolhafte Darstellungen von Schweiß- und  Lötnähten,
ähnlich DIN EN 22553,  (DIN 1912 alt).

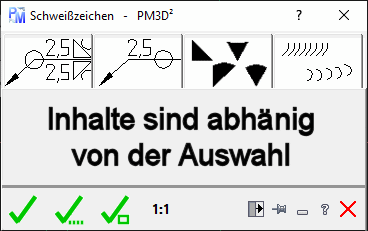

Auswahlfelder (4x):
Für mehr Info klicken Sie auf die Links.
Mit einem Doppelklick wird der Befehl ausgeführt.

• Symbolhafte Darstellung einer Schweißnaht mit Bezugslinie.
• Symbolhafte Darstellung einer Punktschweißung mit Bezugslinie.
• Schweißnahtseitenansicht (illustrierte Darstellungen).
• Schweißnahtdraufsicht (illustrierte Darstellungen).

• Statusleiste und weitere Infos: Siehe auch hier

Fügt das gewählte Schweißzeichen / Symbol ein.

Fügt das gewählte Schweißzeichen / Symbol mehrfach ein bis mit ESC abgebrochen wird.

Ersetzt das gewählte Schweißzeichen / Symbol, durch den gewählte Block in der Zeichnung.

1:1

Zeigt der aktuellen Maßstab und die Einheit für den Model-Bereich an. Durch anklicken, wird der Maßstabsbefehl gestartet und es kann ein neuer Maßstab eingestellt und die Zeichnung im Model-Bereich angepasst werden.
