Sie befinden sich in:

Beschreibung    Befehle    Optionen    Maßstab





Hier können Sie für den Model-Bereich den Maßstab einstellen und die Elemente an dem neuen Maßstab anpassen und eine Maßstabsliste für die AFenster im Layout-Bereich erstellt. Ähnlich DIN ISO 5455.

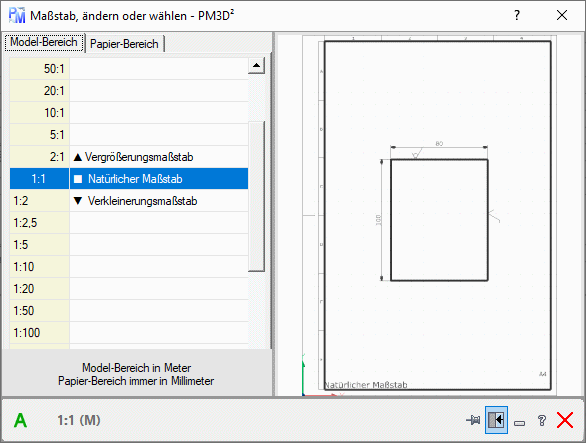

  • Model-Bereich

  • 1:1 (Liste): Wählen Sie den aktuellen Maßstab für den Model-Bereich aus. Eine Änderung in der Zeichnung wird nur vorgenommen wenn BricsCAD aktiv ist.
    Siehe FensterÖffnen01
  • Bildfeld: Durch einen Klick auf das Bildfeld öffnet sich ein Zoomfenster.



FensterÖffnen01

Ist BricsCAD aktive, wird der Model-Bereich auf den gewählten Maßstab eingestellt.
Es werden folgende Objekte automatisch eingestellt: Schraffurabstand, Oberflächenzeichen, Bearbeitungstexte, Formlagetoleranzsymbole, Schweißnaht Symbole, Werkstückkantensymbole, Freistichtexte, Rändeltexte, Bemaßung  und anpassen, Toleranzlist, Zentrierbohrungstexte, Zeichnungsblattformate, Positionen, Stücklisten und Toleranztabellen.

1:1(M)

Zeigt den aktuellen Model-Maßstab und die Einheit für den Model-Bereich an.

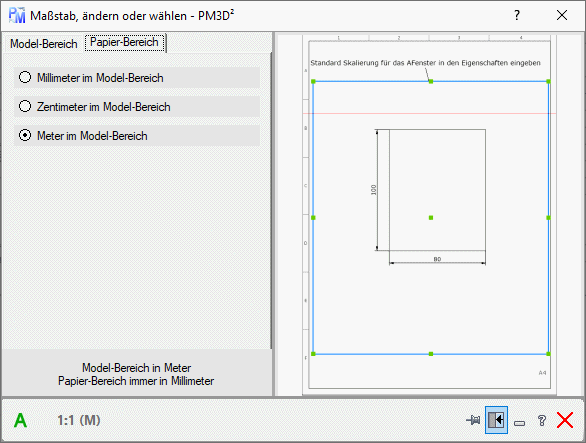

  • Papier-Bereich

  • Millimeter im Model-Bereich: Im Model-Bereich wird mit Millimeter gearbeitet.
  • Zentimeter im Model-Bereich: Im Model-Bereich wird mit Zentimeter gearbeitet.
  • Meter im Model-Bereich: Im Model-Bereich wird mit Meter gearbeitet.

Eine Änderung in der Zeichnung wird nur vorgenommen wenn BricsCAD aktiv ist.
Siehe FensterÖffnen01.

FensterÖffnen01

Ist BricsCAD aktive, wird die gewählte Maßstabsliste für den Papierbereich (AFenster) neu erstellt!
Mögliche Maßstabsliste:



    • 1:1 (M) Modelbereich in Meter,
    • 1:1 (cm) Modelbereich in Zentimeter und
    • 1:1 (mm) Modelbereich in Millimeter.



Die AFenster im Papierbereich nehmen automatisch den neuen Maßstab an.

1:1(M)

Zeigt den aktuellen Model-Maßstab und die Einheit für den Model-Bereich an.



  • Statusleiste und weitere Infos: Siehe auch hier
