Power Menu mechanical + B&S Manger + Tablett-Emulator  - Version: 21.2.14.187  -  64Bit

Beschreibung  >  PM mechanical  >  Symbole  >  Bearbeitungstext



Mit diesem Befehl können Sie schnell MTexte und MText mit Führung erzeugen. Immer wieder kehrende Bearbeitungstexte können Sie in die Liste eintragen und mit einem Klick in die Eingabe kopieren.
Die Liste enthält  Bearbeitungstexte, für DIN 82 und DIN 509. Zum erstellen der Mehrfachführungsline wird immer der aktuelle Stil benutzt und falls vorhanden der “PM mechanical”  Textstil. für den Text.

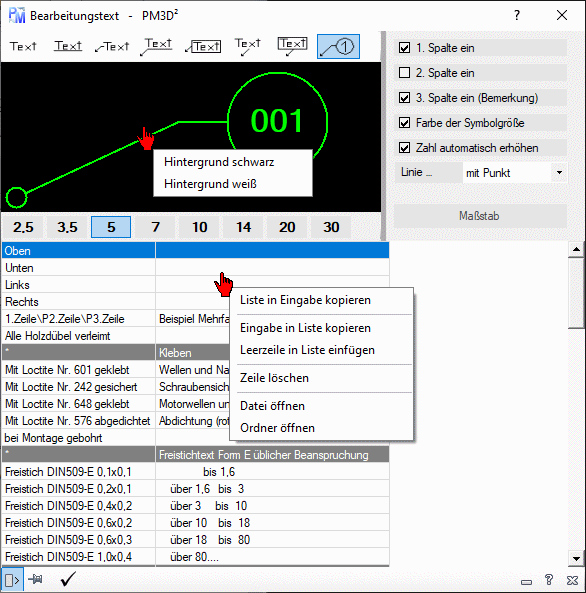

  • Bildfeld: Das Bildfeld zeigt eine Vorschau des Textes.
    Mit Doppelklick auf das Bildfeld wird der Befehl ausgeführt.
    • Eingabefeld im Bild: Geben Sie hier Ihren Text ein oder wählen Sie eine aus der Liste aus.
    • Menü des Bildfeldes (Rechtsklick)
      • Hintergrund schwarz: Stellt die Hintergrundfarbe schwarz ein.
      • Hintergrund weiß: Stellt die Hintergrundfarbe weiß ein.
    • Mit einem Doppelklick auf  das Bildfeld, wird der Befehl ausgeführt.
      • Das Fenster wird geschlossen.
      • Geben Sie den Einfügepunkt für den Pfeil ein. (nur wenn mit Führungslinie gewählt wurde)
      • Geben Sie den Einfügepunkt für den Text ein.
      • Der Text wird nach den gewählten Einstellungen gezeichnet.
      • Das Symbol wird immer auf die Layer Layer 11 bis Layer 15 gezeichnet.
  • Textart: Wählen Sie eine Textart. Ein Doppelklick führt den Befehl aus.
    • Nur Text: Es wir ein MTextelement erstellt.
    • Text unterstreichen: Es wir ein unterstrichenes MTextelement erstellt.
    • Text auf Bezugsline links/rechts: Es wir ein unterstrichenes MTextelement mit Führungsline links/rechts erstellt.
    • Text mit  Bezugsline links/rechts: Es wir ein MTextelement mit Führungsline links/rechts erstellt.
    • Text mit Bezugsline unten: Es wir ein umrandetes MTextelement mit Führungsline links/rechts erstellt.
    • Text umrandet mit Bezugsline links/rechts: Es wir ein MTextelement mit Führungsline oben / unten erstellt.
    • Text umrandet mit Bezugsline unten/oben: Es wir ein umrandetes MTextelement mit Führungsline oben / unten erstellt.
    • Text Rund umrandet mit Bezugsline link/rechts: Es wird eine Führung mit Textblock erstellt. Sie können bis zu 3 Stellen eingeben. Wurde ein Zahl ( “1” oder “001”) und Sie haben Zahl automatisch erhöhen gewählt wird die Zahl nach dem Erstellen um 1 erhöht ( “2” oder “002”)
  • Texthöhe: Wählen sie eine Texthöhe  2,5 / 3,5 / 5 / 7 / 10 / 14 / 20 /oder 30 mm aus. Ein Doppelklick führt den Befehl aus.
  • Textliste:
    • Doppelklick: Mit einem Doppelklick wird die markierte Zeile in die Eingabe kopiert.
    • Langer Rechtsklick: Mit einem langen Rechtsklick auf einen Listentext, können Sie den Text bearbeiten.
    • Menü der Textliste (Rechtsklick)
      • Liste in Eingabe in kopieren: Kopiert die markierte Zeile in die Eingabe.
      • Eingabe in Liste kopieren: Kopiert die Eingabe in die Liste.
      • Leerzeile in Liste einfügen: Fügt eine leere Zeile an der markierten Stelle ein.
      • Zeile löschen. Löscht die Zeile nach einer Bestätigung.
      • Datei öffnen: Öffnet die TEXT.TXT Datei mit dem Texteditor.
      • Ordner öffnen: Öffnet den Ordner, in der die TEXT.TXT Datei liegt.
  • 1. Spalte ein:  Schaltet die 1. Spalte der Liste ein oder aus.
  • 2. Spalte ein:  Schaltet die 2. Spalte der Liste  ein oder aus.
  • 3. Spalte ein:  Schaltet die 3. Spalte der Liste  ein oder aus.
  • Farbe der Schriftgröße anpassen:
  • Zahl automatisch erhöhen: Wird diese Option gewählt, wird bei der Textart: “Text Rund umrandet mit Bezugsline link/rechts” die Zahl um eins erhöht (siehe auch oben bei Text Rund..).
  • Linie…: (Führungslinie)
    • ohne Symbol
    • mit Pfeil
    • mit gefülltem Pfeil
    • mit Punkt
    • mit gefülltem Punkt
    • mit keinem Punkt
    • mit keinem gefülltem Punkt
    • mit doppeltem Kreis
  • Maßstab: Zeigt den aktuellen Maßstab an und durch anklicken öffnet Sich das Maßstabsfenster. Ist dieser Button ausgegraut, ist BricsCAD nicht aktive.
  • Beispiel Mehrfachzeilen:
    Texteingabe in der Textzeile “Mehrfachzeilen\P2.Zeile\P3.Zeile\P4.Zeile\P Beispiel”
  • Statusleiste und weitere Infos: Siehe auch hier

Stausleiste_14

Zeichnet den gewählte Text.
