Power Menu mechanical + B&S Manger + Tablett-Emulator  - Version: 21.1.4.43  -  64Bit

Beschreibung  >   für alle  >   Optionen  >   Maßstab

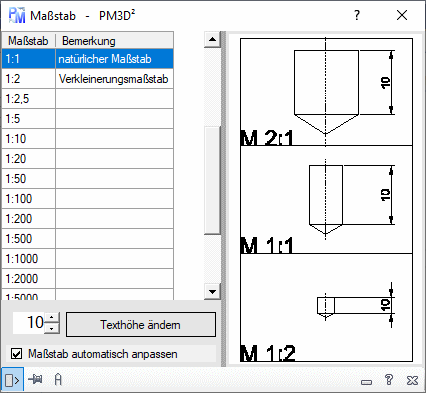

Hier können Sie im Modellbereich den Maßstab einstellen und die Elemente und die Bemaßung dem neuen Maßstab anpassen, ähnlich DIN ISO 5455.

  • Liste: Wählen Sie einen Maßstab in der Liste aus und alle PM Elemente werden sich dem Maßstab anpassen.
  • Bildfeld: Durch einen Klick auf das Bildfeld öffnet sich ein Zoomfenster.Maßstab automatisch anpassen:
    • Wurde diese Option gewählt, werden automatisch Elemente im Modelbereich verändert.
    • Wurde er nicht gewählt, wird nur der Maßstabswert in die Zeichnung geschrieben. Dieser Wert wird für einige Funktionen des PM´s benötigt.
  • Texthöhe ändern: Nur hier können Sie die Texthöhe mit dem Maßstab ändern. Der Aktuelle Maßstab wird im Text gespeichert, sodass beim automatische Anpassen immer die gleiche Texthöhe angezeigt wird.
  • Statusleiste und weitere Infos: Siehe auch hier



FensterÖffnen01

Maßstabanzeige und Zeichnung werden aktualisiert.
Die Zeichnung wird aber nur aktualisiert, wenn “Maßstab automatisch anpassen” gewählt wurde.
Zum Beispiel nach einem Zeichnungswechsel.



Beispiel: Einen Line ist 100mm lang gezeichnet. Ein A4- Rahmen wir 1:1 eingefügt. Danach wir der Maßstab auf 1:2 geändert. Ich möchte also das mehr in meinen A4-Rahmen passt. Die Linie bleibt 100mm lang aber der Rahmen, mit allen PM Elemente, wird Skaliert (x 2), sodass die eigentlich gezeichnete Linie kleiner wirk. Der Rahmen wurde von 210,297 auf 420,594 geändert. Beim Drucken ist es wichtig dass die Skalierung auch 1:2 gewählt wird oder noch einfacher, wählen Sie ‘Druckbereich der Seitengröße anpassen. Diese Methode ist bei einfachen 2D-Zeichnungen sehr effektive und üblich.
