Power Menu mechanical + B&S Manger + Tablett-Emulator  - Version: 21.2.14.187  -  64Bit

Beschreibung  >  PM mechanical  >  Symbole  >  Oberflächenzeichen  >  Symbolgenerator

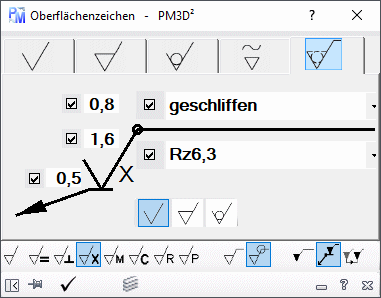

OFZ_05

Der Symbolgenerator des Oberflächensymbolbefehls, erzeugt spezielle Oberflächensymbole.
Erweitertes Fenster ist geschlossen.

Geben Sie Ihre Werte ein. Mit dem Hacken vor den Werten, können Sie dies ein- oder ausschalten.

  • 0,8: Mittelrauwert von Ra0.8µm
  • 1,6: Mittelrauwert bis Ra 1,6µm
  • 0,5: Bearbeitungszugabe in mm.
  • geschliffen: Wählen Sie aus der Liste einen Neuen Text aus oder geben Sie einen ein.
  • Rz6,3: Welligkeit in µm hinter dem entsprechenden Kurzzeichen oder Bezugsstrecke in mm
    oder andere Rauheitswerte als Rm in µm, mit Parameterkurzzeichen
  • OFZ_09: Wählen Sie hier Ihre Fertigungsart aus. Siehe auch hier



Hinweis: Erstellen Sie hier Ihre Symbole und speichern Sie diese mit unserem B&S Manger ab.
