Erstellt standardmäßig über 2000 verschiedene Oberflächenzeichen, ähnlich DIN ISO 1302 und DIN3141 (alte Norm). Durch den integrieren Symbolgenerator, können noch unzählige neue Oberflächenzeichen generiert werden

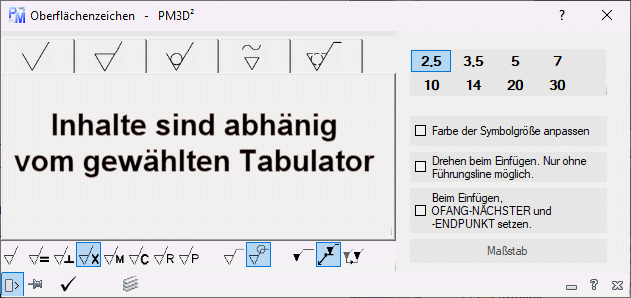

• Auswahlfelder oben: Wählen Sie ein Oberflächenzeichenart aus.

• jedes Fertigungsverfahren zulässig
• Materialabtrag gefordert
• Materialabtrag unzulässig
• Sonstige Symbole
• Symbolgenerator

• Auswahlfelder Mitte: Der Inhalt ist abhängig von der gewählten Tabulator (Oberflächenzeichenart).

• Symbole für die Rillenrichtung

• ohne
• parallel
• senkrecht
• gekreuzt
• viele Richtungen
• annähernd zentrisch
• annähernd radial
• ungerichtet oder muldig

• Außenumrissbearbeitung

• mit Außenumrissbearbeitung
• ohne Außenumrissbearbeitung.

• Rahmenhilfslayer

• Rahmen-Hilfs-Layer einschalten
• Rahmen-Hilfs-Layer ausschalten

• Führungsline / Position:

• ohne Führungslinie
• mit einfacher Führungslinie
• Einfügepunkt rechts vom gewählten OFZ

• Symbolgröße: 2,5 / 3,5 / 5 / 7 /10 / 14 / 20 / 30. Wählen Sie eine Symbolgröße aus (Standard 3.5)
• Farbe der Schriftgröße anpassen:
• für 2,5 Farbe von Layer 11
  für 3,5  Farbe von Layer 12
• für 5 Farbe von Layer 13
• für 7  Farbe von Layer 14
• für 10-30  Farbe von Layer 15
• Drehen beim Einfügen: Nur ohne Führungsline möglich.
• Beim Einfügen, OFANG-NÄCHSTER und -ENDPUNKT setzen:
• Maßstab 1:1 : Zeigt den aktuellen Maßstab an und durch anklicken öffnet Sich das Maßstabsfenster. Ist dieser Button ausgegraut, ist BricsCAD nicht aktive.
• Hinweis:
• Die Führungslinien werden nach dem aktuellen Bemaßungsstil gezeichnet.
• Die Texte werden nach dem aktuellen Textstil gezeichnet.
• Mit einem Doppelklick, auf verschiedene Felder, wird der Befehl ausgeführt.
• Das Fenster wird geschlossen.
• Geben Sie den Einfügepunkt für den Pfeil ein.
  Nur wenn mit Führungslinie gewählt wurde.
• Der Einstich hängt am Fadenkreuz.
  Nur wenn ohne Führungslinie gewählt wurde.
• Geben Sie den Einfügepunkt für das Symbol ein.
• Das Symbol wird nach den gewählten Einstellungen gezeichnet.
• Das Symbol wird immer auf den Layer 6 gezeichnet.
• Statusleiste und weitere Infos: Siehe auch hier

Zeichnet das gewählte Oberflächenzeichen.

Es wird das gewählte Oberflächenzeichen, durch das in der Zeichnung gewählte Oberflächenzeichen, getauscht.

Rahmen-Hilfs-Layer ein- und ausschalten um die Symbole einzufügen.
