Power Menu mechanical + B&S Manger + Tablett-Emulator  - Version: 21.2.11.139  -  64Bit

Beschreibung  >  B&S Manager  >  Blöcke / Symbole
Bildliste       Verzeichnisnamen       Seitennamen       Text       Einstellungen

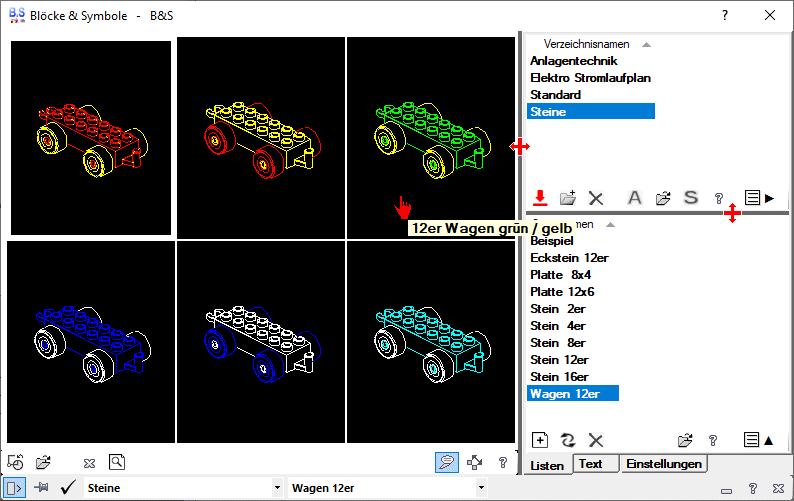

Mit dem Block- & Symbol - Manager Befehl, können Sie Ihre Blöcke und Symbole komfortabel erstellen, einfügen, löschen, umbenennen, verschieben, anzeigen, allgemeine Infos und Positionsnummerndaten für die Erstellung von Stücklisten automatisch hinzufügen. Attribute können in eine Liste eingelesen, bearbeitet und anschließend als Tabelle in ein DWG Zeichnung eingefügt werden. Der Block- & Symbol - Manager enthält eine Online-Bibliothek mit Blöcke oder Symbole für den Maschinen-, Stahlbau, Anlagentechnik, Architektur, Elektrotechnik, Elektronik, Profilbau, Pneumatik, Hydraulik und Rohrbau. Durch die Online-Bibliothek wird gewährleistet, dass Ihre Blöcke immer auf dem neusten Stand sind.

BS_01



  • Statusleiste und weitere Infos: Siehe auch hier

Stausleiste_14

Fügt das ausgewählte Bild als Block oder Symbol in das gewählte CAD-System ein oder wenn kein Bild vorhanden ist, wird ein Block oder ein Symbol aus dem gewählte CAD-System, in einem freien Bildfeld angelegt.

StausMenuleiste14

Zeigt das aktuelle Verzeichnis an. Die Verzeichnisliste dient zur Schnellauswahl für die schon ausgewählten Verzeichnisse. Nur sichtbar wenn erweitertes Fenster ausblenden ist. Ist der Cursor über der Liste wird sie aktiv und kann dann mit dem Wheel-mouse verändert werden.

StausMenuleiste15

Zeigt den aktuellen Seitennamen an. Die Seitennamenliste zeigt alle Seitennamen die sich im aktuellen Verzeichnis befinden an. Nur sichtbar wenn erweitertes Fenster ausblenden ist.  Ist der Cursor über der Liste wird sie aktiv und kann dann mit dem Wheel-mouse verändert werden.
