Beschreibung  >  PM mechanical  >  Symbole  >  Schweißzeichen  >  Punktschweißung



Symbolhafte Darstellung einer Punktschweißung mit Bezugslinie, ähnlich DIN EN 22553 (DIN 1912).

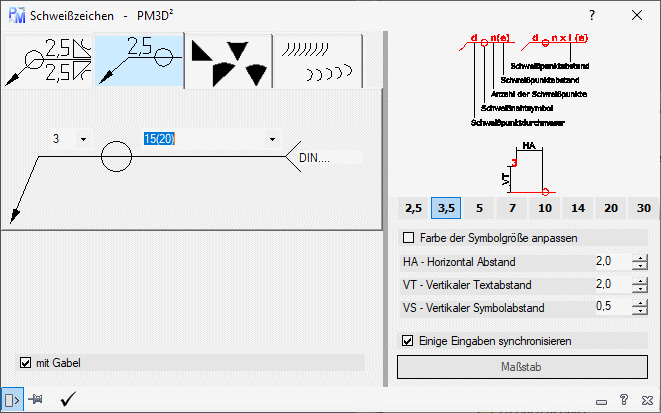

Schweiss_02

  • Schweißnahtbezeichnungen



  • d: Gibt den Schweißpunktdurchmesser an.
  • n(e): Anzahl der Schweißpunkte / Schweißpunktabstand.
  • nxl(e): Anzahl der Schweißnähte / Schweißnahtlänge / Schweißnahtabstand.
  • mit Gabel: Zeichnet eine Gabel mit Text hinter die Bezugsline.
  • Bildfeld: Durch einen Klick auf das Bildfeld öffnet sich ein Zoomfenster.
  • Symbolgröße wählen: Wählen Sie eine Symbolgröße von 2,5 bis 30 aus. Die Symbolgröße entspricht der Schriftgröße.
  • Farbe der Symbolgröße anpassen:
  • Horizontaler Abstand: Gibt den Abstand zwischen den Symbolen und / oder den Texten an.
  • Vertikaler Textabstand: Gibt den Abstand der Texte von der Bezugslinie an.
  • Vertikaler Symbolabstand: Gibt den Abstand der Symbole von der Bezugslinie an.
  • Einige Eingaben Synchronisieren: Die Schweißnahtdicke “a”, wird in alle Auswahlfeder übertragen.
  • Maßstab... : Zeigt den aktuellen Maßstab an und durch anklicken öffnet Sich das Maßstabsfenster. Ist dieser Button ausgegraut, ist BricsCAD nicht aktive.
  • Statusleiste



Beispielzeichnung:

SchweissB02
