Beschreibung  >   B&S Manager  >   Blöcke / Symbole  >   Seitennamen



Die Seitennamenliste enthält alle Blöcke / Symbole die sich in dem gewählten Verzeichnis befinden.
Sie können jedem Seitennamen spezielle Eigenschaften unten im
Seitennameneigenschaftensfenster zuweisen.

  • Seitennamenliste:

BS_Seitennamen01

BS_Seitennamen01a

Neuer Seitennamen erstellen: Erstellt automatisch ein neuer Seitennamen.

BS_Seitennamen01b

Umbenennen des Seitennamens: Benennt den Seitennamen um.

BS_Verzeichnis_04

Löschen des Seitennamens: Löscht den markierten Seitennamen, sowie alle dazugehörigen Blöcke /Symbole und Daten. Die gelöschten Dateien werden in den Papierkorb vom Betriebssystem verschoben.

BS_Verzeichnis_06

Verzeichnis öffnen: Öffnet den Explorer und zeigt das aktuelle Verzeichnis an.

BS_Verzeichnis_07

?: Zeigt diese Hilfe

BS_Seitennamen01c

Seitennameneigenschaften anzeigen Ein/Aus: Schaltet die Anzeige zur Änderung der Seitennameneigenschaften ein oder aus. Siehe unten.

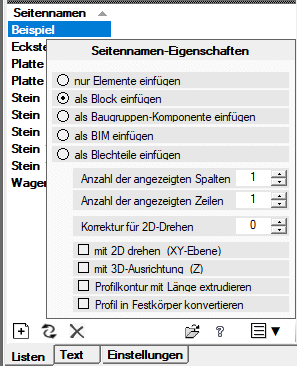

  • Seitennameneigenschaftensfenster

BS_Seitennamen02

  • nur Elemente einfügen: Es werden nur die einzelnen Elemente eingefügt.
    Für alle BricsCAD-Varianten möglich.
  • als Block einfügen: Alle einzelnen Elemente, werden als ein Block eingefügt. So kann man den Block mit den Elementen, in einer Konstruktion besser verschieben oder bearbeiten. Ein Auflösen mit Ursprung ist möglich. Für alle BricsCAD-Varianten möglich.
  • als Baugruppen-Komponenten einfügen: Alle Elemente werden als eine mechanical Komponente (Block) eingefügt. Das Teil ist im “Mechanical Browser” von BricsCAD sichtbar. Für BricsCAD Pro, BIM, Mechanik und Ultimate möglich.
  • als BIM einfügen: Wenn Sie diese Blöcke mit BIM einfügen ist eine weiter Verarbeitung unter BIM möglich. Für BricsCAD BIM und Ultimate möglich.
  • als Blechteil einfügen: Diese Blöcke können nur an einem Blechteil mit BricsCAD Mechanik und Ultimate eingefügt werden.
  • Anzahl der Spalten: Anzahl der Spalten der Bildliste. Sie können zwischen einer und acht Spalten wählen.
  • Anzahl der Zeilen: Anzahl der Zeilen der Bildliste. Sie können zwischen einer und acht Zeilen wählen.
  • Korrektur für 2D-Drehen (XY-Ebene): Die Korrektur wirk sich beim Einfügen und drehen des Teiles aus. Sie ist nur aktiv wenn Sie “mit 2D drehen” gewählt haben.
  • mit 3D-Ausrichtung: Eine Ausrichtung entlang der Z-Achse ist möglich. Verwenden Sie das Dynamische BKS sollte diese Option ausgeschaltet sein.
  • Profilkontur mit Länge extrudieren: Mit Länge einfügen: Geben Sie unten die gewünscht Länge ein. Nur mit BricsCAD Pro oder Platinum möglich.
  • Profil in Festkörper konvertieren: Profil wird extrudiert und als Festkörper eingefügt. Beachten Sie, dass die Außenkontur auf dem Layer “01-SICHTBARE_KANTE_01” liegt. Es darf nur eine Außenkontur geben. Die innen Konturen können auf einen beliebigen anderen Layer legen. Nur mit BricsCAD Pro oder Platinum möglich.
