Power Menu mechanical + B&S Manger + Tablett-Emulator  - Version: 21.2.14.187  -  64Bit

Beschreibung  >  B&S Manager  >  Blöcke / Symbole  >  Einstellungen

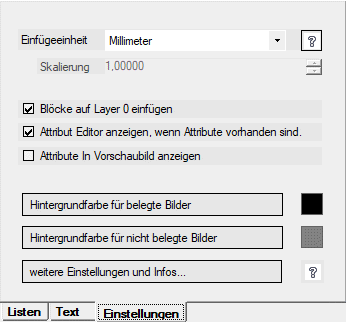

Hier können Sie die Einstellungen für den B&S-Manager ändern.

BS_Einstellungen01

  • Einfügeeinheit: Hier legen Sie fest, mit welcher Einheit Sie die Blöcke einfügen oder erstellen sollen. Für Maschinenbau ist der Standard Millimeter und in der Architektur ist er Meter.
    • ?: Hier können Sie die aktuelle Einfügeeinheit ermitteln.
    • Skalierung: Wird die Einfügeeinheit auf ‘nichts’ gestellt, können Sie den Block beim Einfügen Skalieren.
  • Blöcke auf Layer 0 einfügen: Wird dies Option gewählt, werden die Blöcke auf den Layer 0 eingefügt, sonst wird der Block auf den aktuellen Layer eingefügt.
  • Attribut Editor anzeigen, wenn Attribute vorhanden sind:
    Wenn ein Block Attribute hat, kann hier gewählt werden ob nach dem einfügen der Attribut Editor gleich angezeigt wird um die Daten zu editieren.
  • Attribut im Vorschaubild anzeigen:
    Es werden die Attributes-Bezeichner im Vorschaubild angezeigt.
  • Hintergrundfarbe für belegte Bilder: Hier kann man die Hintergrundfarbe für belegte die Bildfelder wählen. Wählen Sie die gleiche Hintergrundfarbe wie Ihr CAD System. Verwenden Sie mehrere verschiedene Hintergrundfarben dann wählen sie einen mittleren Farbton aus.
  • Hintergrundfarbe für freie Bilder: Hier kann man die Hintergrundfarbe für die freie Bildfelder wählen
  • weitere Einstellungen: Zeigt ein neues Fenster mit weiteren Einstellmöglichkeiten.
  • ?: Zeigt diese Hilfe.
