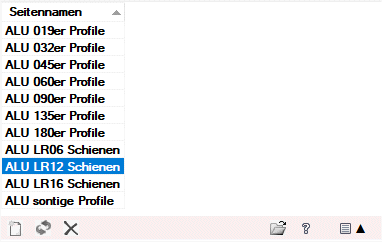

Die Seitennamenliste dient zur Auswahl von Seitennamen in einem Verzeichnis.

<= Wählen Sie ein
      Verzeichnisnamen aus

Werkzeugkasten (von links nach rechts)

• neuer Seitennamen erstellen: Erstellt automatisch ein neuer Seitennamen.
• umbenennen des Seitennamens: Benennt den Seitennamen um.
• löschen des Seitennamens: Löscht den markierten Seitennamen, sowie alle dazugehörigen Blöcke, Daten und Bilder. Die Daten werden in den Papierkorb vom Betriebssystem verschoben.
• Verzeichnis öffnen: Öffnet den Explorer und zeigt das aktuelle Verzeichnis an.
• Hilfe zeigen: Zeigt diese Hilfe
• Seitennameneigenschafen anzeigen Ein/Aus: Schaltet die Anzeige zur Änderung der Seitennameneigenschaften ein oder aus.

• nur Elemente (Ursprung): Es werden nur die einzelnen Elemente eingefügt. Ein Auflösen mit Ursprung ist nicht notwendig.
• als Block: Alle einzelnen Elemente, werden als ein Block eingefügt. So kann man den Block mit den Elementen, in einer Konstruktion besser verschieben oder bearbeiten. Ein Auflösen mit Ursprung ist möglich.
• als Komponenten  einfügen: Alle Elemente werden als eine mechanical Komponente (Block) eingefügt. Das Teil ist im “Mechanical Browser” von BricsCAD sichtbar. Nur mit Platinum möglich.

• als BIM einfügen: Nur mit BricsCAD Platinum und BIM möglich. Mit BIM weiter Verarbeitung möglich.
• Anzahl der Spalten: Anzahl der Spalten der Bildliste. Sie können zwischen einer und acht Spalten wählen.
• Anzahl der Zeilen: Anzahl der Zeilen der Bildliste. Sie können zwischen einer und acht Zeilen wählen.
• Korrektur für 2D-Drehen (XY-Ebene): Die Korrektur wirk sich beim Einfügen und drehen des Teiles aus. Sie ist nur aktiv wenn Sie “mit 2D drehen” gewählt haben.
• mit 3D-Ausrichtung: Eine Ausrichtung entlang der Z-Achse ist möglich. Verwenden Sie das Dynamische BKS sollte diese Option ausgeschaltet sein.
• Profilkontur mit Länge extrudieren: Mit Länge einfügen: Geben Sie unten die gewünscht Länge ein. Nur mit BricsCAD Pro oder Platinum möglich.
• Profil in Festkörper konvertieren:  Profil wird extrudiert und als Festkörper eingefügt. Beachten Sie, dass die Außenkontur auf dem Layer “01-SICHTBARE_KANTE_01” liegt. Es darf nur eine Außenkontur geben. Die innen Konturen können auf einen beliebigen anderen Layer legen. Nur mit BricsCAD Pro oder Platinum möglich.
