Version: 18.1.5.21 - 32/64Bit

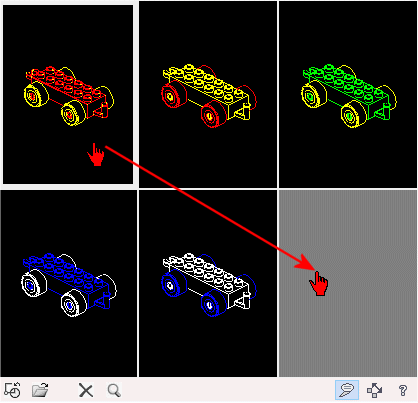

Die Bildliste zeigt die Blöcke und Symbole grafisch an. Eine Bildseite kann von einem bis zu 64 Blöcke enthalten. Sie können jede Bildseite individuell einstellen.

Bildliste01

  • Doppelklick auf ein belegtes Bildfeld:
    Fügt den Block oder Symbol in das gewählte CAD-System ein.
  • Doppelklick auf ein freies Bildfeld:
    Legt ein Block oder ein Symbol, aus dem gewählten CAD-System, in einem freien Bildfeld an.
  • Mit dem Cursor über die Bildfelder:
    Zeigt den Infotext an, wenn die in den Text ein Infotext eingegeben wurde und der “Tooltip für Bild ein” eingeschaltet ist. Unterer Werkzeugkasten, drittes Icon von rechts.
  • Bild auf einen andere Position schieben: Mit der rechten Maustaste auf ein belegtes Bildfeld klicken und festhalten, auf ein in freies Bildfeld ziehen und loslassen.
    Ist nur möglich wenn “Tooltip für Bild ein” gewählt haben. Unterer Werkzeugkasten, zweites Icon von rechts. Schalten Sie “Tooltip für Bild ein” wieder aus, dies kann zu unerwarteten Ergebnissen beim normalen Arbeiten kommen.
  • Je nach markiertem Bild haben Sie einen Unterschiedlichen Werkzeugkasten zur Verfügung.
    • Werkzeugkasten Bild einfügen (ein Bildfeld markiert)
      • einfügen: Erstellt ein neuer Block (Symbol).
      • öffnen: Öffnet den Block oder Symbol als Zeichnung im CAD-System. Es muss aber eine DWG vorhanden sein
      • löschen: Löscht den Block (Symbol) und Infotext.
      • zoom: Zeigt den Block (Symbol) vergrößert.
    • Werkzeugkasten Bild anlegen (ein freies Bildfeld)
      • erstellen: Erstellt einen neuen Block (Symbol).
    • Tooltip für Bild ein: Schaltet der Tooltipanzeige ein oder aus. Es wird nur ein Tooltip angezeigt wenn auch ein Infotext eingegeben ist.
    • Verschieben der Bilder ein: Wählen Sie das Bild
    • Hilfe zeigen: Zeigt diese Hilfe
