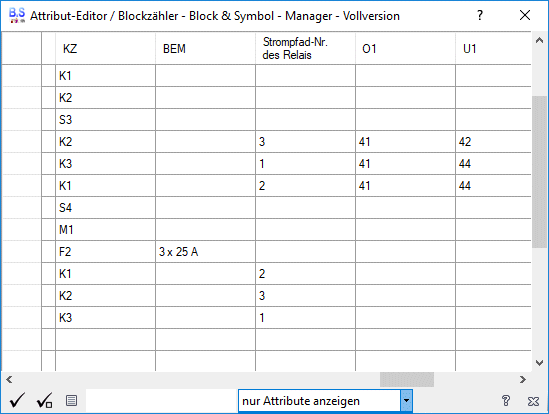

Mit diesen neuen Attribut-Editor des B&S Manger, können Sie die Block-Attribute oder Blocknamen in eine Liste einlesen, bearbeiten und als Tabelle in das gewählte CAD-System schreiben. Die Tabelle kann mit dem Befehl “_tableexport”, in das CSV-Format für Excel konvertiert werden.

• Löschen der Spalte: gehen Sie mit dem Cursor auf die Kopfzeile und drücken Sie die recht Maustaste.
• Löschen der Zeile: Markieren Sie die zu löschende Zeilen und drücken Sie die ENF-Taste.
• Sortieren: Spalten anklicken

Alle Attribute aus Zeichnung in die Liste einlesen.

Gewählte Attribute aus Zeichnung in die Liste einlesen. Nach dem anwählen werden Sie auf gefordert die Objekte zu wählen. Blöcke in denen Attribute enthalten sind.

Liste als Tabelle in Zeichnung einfügen. Mit dem Befehl TABELLENEXPORT kann die Tabelle zum Beispiel nach Excel exportiert werden.

ZK_

Filter: Möchten Sie einige Attribute nicht anzeigen, geben Sie den Bezeichner oder die Anfangsbuchstaben des Bezeichnes ein. Der Bezeichner können Sie erfahren, wenn Sie mit dem Cursor auf die Kopfzeile der Spalte gehen.

nur...

nur Attribute anzeigen: Es werden Blöcke mit Attribute gesucht und die Attribute mit dem Bezeichnerwert angezeigt.
nur Blöcke anzeigen: Es werden alle Blöcke gesucht. Die Blocknamen werden angezeigt. Doppelte Blocknamen werden addiert.

Zeigt diese Hilfe

Programm wir beendet.
