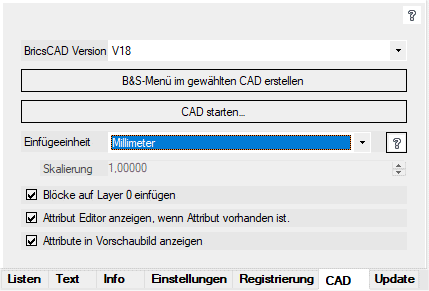

Hier können Sie hier alle CAD-Einstellungen für den B&S-Manager vornehmen.


• BricsCAD Version: Wählen Sie Ihre BricsCAD-Version. Das Programm ist nur mit BricsCAD V18 getestet.
• B&S-Menü im gewählten CAD erstellen: Erstellt ein CAD-Menü in BricsCAD. Nicht möglich wenn der B&S Manger von einer Applikation aus gestartet wurde.
• CAD starten...: Startet die gewählte BricsCAD Version.

• Einfügeeinheit: Hier legen Sie fest, mit welcher Einheit Sie die Blöcke einfügen oder erstellen sollen. Für Maschinenbau ist der Standard Millimeter und in der Architektur ist er Meter.
• ?: Hier können Sie die aktuelle Einfügeeinheit ermitteln.
• Skalierung: Wird die Einfügeeinheit auf ‘nichts’ gestellt, können Sie den Block beim Einfügen Skalieren.
• Blöcke auf Layer 0 einfügen: Wird dies Option gewählt, werden die Blöcke auf den Layer 0 eingefügt, sonst wird der Block auf den aktuellen Layer eingefügt.
• Attribut Editor anzeigen, wenn Attribute vorhanden sind:
  Wenn ein Block Attribute hat, kann hier gewählt werden ob nach dem einfügen der Attribut Editor gleich angezeigt wird um die Daten zu editieren.
• Attribut im Vorschaublid anzeigen:
  Es werden die Attributes-Bezeichner im Vorschaubild angezeigt.
