 Bemaßung  Textbearbeitung  Toleranzen
 oben/unten  nur oben  nur Mitte  nur unten  entfernen  Browser  Liste  Tabelle  große Tabelle

Erstellt ,Toleranzen an Bemaßungen und MTexte sowie Passmaßlisten und Toleranztabellen. Ähnlich DIN 286, ISO 286, JIS B 0401, DIN ISO 286, BS EN 20286, CSN EN 20286

Sie können eine oder mehrere Bemaßungen oder MTexte auf einmal wählen. Bei Bemaßungen wird die gewählte Toleranz wird mit der gewählten Farbe an die Maßzahl angehängt. Ist eine Toleranz schon vorhanden, wird sie gegen die Neue getauscht. Bei MTexte wird die Toleranz grundsätzlich am Ende angehängt.

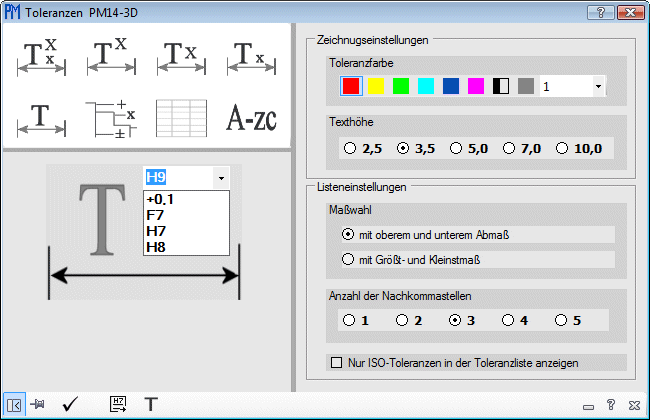

Toleranz_00

  • ? Zeigt diese Hilfe
  • X: Befehl wird abgebrochen und kehrt zur Übersicht zurück.
  • Bitte wählen Sie:
    • Toleranz oben / Unten
    • Toleranz nur oben
      Toleranz nur in der Mitte
      Toleranz nur unten
      Toleranz entfernen
      Toleranz Browser
      Toleranz Liste
      Toleranz Tabelle
  • Eingabe oben/Mitte/unten: Wird in die Eingaben ein Wert eingegeben, kann er nach dem Erstellen einer Toleranz in der Dropdownliste ausgewählt werden.
    Beispiel: H9 wird eingegeben, wird nach dem Erstellen einer Toleranz in der Liste aufgenommen.
  • Zeichnungseinstellung:
    • Toleranzfarbe: Gibt die Farbe der Maßtoleranz und die damit verbundene Strichstärke an.
    • Texthöhe: Gibt die Texthöhe der Liste an.
      • 2,5 mm
      • 3,5 mm
      • 5 mm
      • 7 mm
      • 10 mm
  • Listeneinstellung:
    • Maßwahl: Gibt an ob eine Toleranz oder das absolute Maß benutzt wird
      • mit oberem und unterem Abmaß.
      • mit Größt- und Kleinstmaß.
    • Anzahl der Nachkommastellen: Wählen Sie 1 bis 5 Für oberes und unteres Abmaß sowie für Größt- und Kleinstmaß
  • Nur ISO-Toleranzen in der Toleranzliste anzeigen: Es werden nur ISO-Toleranzen angezeigt, zum Beispiel H7, f6 usw. Wird dies Option nicht angewählt werden zusätzlich auch noch +, - und ± Toleranzen angezeigt.
  • Statusleiste

Stausleiste_03a

Erweitertes Fenster öffnen

Stausleiste_03b

Erweitertes Fenster schließen

Stausleiste_04a

Fenster fixieren. (Fenster ist zur Zeit nicht fixiert).

Stausleiste_04b

Fenster nicht fixiert  (Fenster ist zur Zeit fixiert).

Stausleiste_14

Es wird die gewählte Ansicht mit der gewählten Scheibe gezeichnet.

Stausleiste_16

Zeigt eine große Tolleranztabelle

Stausleiste_17

Schließt den Toleranzbefehl und öffnet den die Textbemaßungsbearbeitung

Stausleiste_07

Minimiert das Programm

Stausleiste_08

Zeigt diese Hilfe an

Stausleiste_09

Schließt das Programm
