Power Menu mechanical  - Version: 18.2.6.71  -  32/64Bit

 Bemaßung  Textbearbeitung  Toleranzen

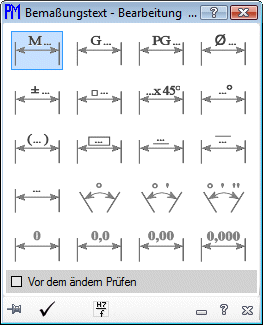

Mit diesem Befehl, können Sie Bemaßungstexte schnell bearbeiten.

  • ?: Zeigt diese Hilfe
  • X: Befehl wird abgebrochen und kehrt zur Übersicht zurück.
  • Bitte wählen Sie
    • M...: Setzt ein M vor dem Bemaßungstext. Alle anderen Formatierungen werden gelöscht.
      Wird “Vor dem ändern Prüfen” gesetzt, wird geprüft, ob es ein Gewindemaß ist und nur dann wird ein M davor gesetzt.
    • G...: Setzt ein G vor den Bemaßungstext. Alle anderen Formatierungen werden gelöscht.
      Wird “Vor dem ändern Prüfen” gesetzt, wird geprüft, ob es ein Gewindemaß ist und nur dann wird ein G davor gesetzt und das Zollmaß angegeben.
    • PG...: Setzt ein PG vor den Bemaßungstext. Alle anderen Formatierungen werden gelöscht.
      Wird “Vor dem ändern Prüfen” gesetzt, wird geprüft, ob es ein Gewindemaß ist und nur dann der Text durch ein PG und dem Nennmaß des Panzerrohrgewindes angegeben.
    • Ø...: Setzt ein Ø vor den Bemaßungstext und löscht alle Formatierungen die vor dem Bemaßungstext stehen.
    • ±...: Setzt ein ± vor den Bemaßungstext und löscht alle Formatierungen die vor dem Bemaßungstext stehen.
    • □...: Setzt ein □ vor den Bemaßungstext und löscht alle Formatierungen die vor dem Bemaßungstext stehen.
    • ...x45°: Setzt ein x45° nach dem Bemaßungstext und löscht alle Formatierungen im Bemaßungstext.
    • ...°:  Setzt ein ° nach den Bemaßungstext und löscht alle Formatierungen die nach dem Bemaßungstext stehen.
    • (...): Setzt den gesamtem Text in Klammern oder entfernt sie wieder
    • [...]: Gibt dem Text eine Umrandung oder entfernt sie wieder.
    • ... : Unterstreicht den Bemaßungstext oder entfernt die Unterstreichung wieder.
    • ... : Überstreicht den Bemaßungstext oder entfernt die Überstreichung wieder.
    • ... : Die Bemaßung (Text) wird in den ursprünglichen Zustand  versetzt. Die Bemaßung wird nach dem aktuellen Stil neu gezeichnet und der Text wird neu ausgerichtet.
    • ° : Der Bemaßungstext auf Grad gesetzt.
    • ° ' : Der Bemaßungstext auf Grad / Minuten gesetzt.
    • ° ' '' : Der Bemaßungstext auf Grad / Minuten / Sekunden gesetzt.
    • 0 : Der Bemaßungstext enthält eine Nachkommastellen. Winkel wird in Dezimalgrad angezeigt.
    • 0,0 : Der Bemaßungstext enthält eine Nachkommastellen. Winkel wird in Dezimalgrad angezeigt.
    • 0,00 : Der Bemaßungstext enthält zwei Nachkommastellen. Winkel wird in Dezimalgrad angezeigt.
    • 0,000 : Der Bemaßungstext enthält drei Nachkommastellen. Winkel wird in Dezimalgrad angezeigt.
  • Vor dem ändern Prüfen: Bei M, G und PG wird geprüft, ob es ein Gewindemaß ist.
  • Statusleiste:

Stausleiste_04a

Fenster fixieren. (Fenster ist zur Zeit nicht fixiert).

Stausleiste_04b

Fenster nicht fixiert  (Fenster ist zur Zeit fixiert).

Stausleiste_14

Es wird die gewählte Funktion ausgeführt.

Stausleiste_20

Schließt die Textbemaßungsbearbeitung und öffnet den Toleranzbefehl

Stausleiste_07

Minimiert das Programm

Stausleiste_08

Zeigt diese Hilfe an

Stausleiste_09

Schließt das Programm
