Power Menu - Version: 15.5.5.113 - 32/64Bit

 Zeichnen  Bohrungen  Gewinde  Nuten  Senkungen  Einstiche  Mittellinie  Linie

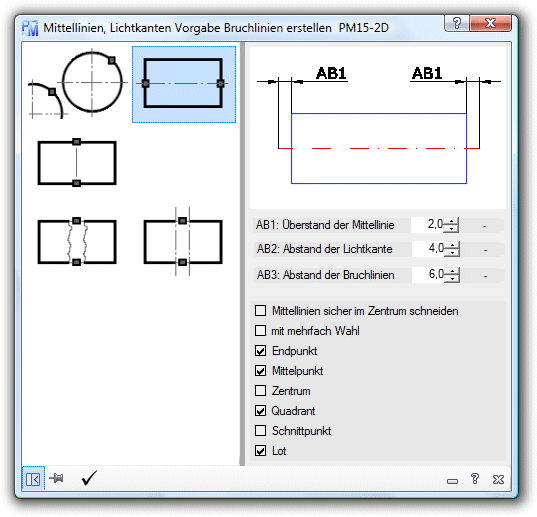

Erstellt Mittellinien, Bruchlinien und Lichtkanten. Die Mittellinien bekommen einen Überstand (AB1) zur Körperkante. Die Lichtkanten werden mit einem Abstand (AB2) zur Körperkante gezeichnet. Es werden zwei Bruchlinien im Abstand (AB3) gezeichnet. Die Linien werden automatisch Layer, Farben und Linientype zugeordnet. Ähnlich DIN 6 und DIN15.
Linien können im 3D-Raum gezeichnet werden.

  • ?: Zeigt diese Hilfe
  • X: Befehl wird abgebrochen und kehrt zur Übersicht zurück.
  • Wahl: Mit ESC brechen Sie einen aktiven Befehl im CAD-System ab.
    • Mittellinien für Kreise und Bögen erstellen: Wählen Sie die Kreis- und die Bogenobjekte, an der eine Mittellinie gezeichnet werden sollen.
    • Einzelne Mittellinien erstellen: Wählen Sie 2 Punkte, den Anfangs- und den Endpunkt der Mittellinie. Von diesen Punkten wird immer noch der Überstand (AB1) hinzu gezählt.
    • Einzelne Lichtkanten erstellen: Wählen Sie 2 Punkte, zwischen den die Lichtkante gezeichnet werden soll.
      Hinweis zur Lichtekanten: Wenn eine Kante gerundet ist gibt es keine klare Kante. Solche gerundeten Übergänge ergeben so genannte Lichtkanten. Sie werden durch schmale Volllinien, die vor den Körperkanten enden, anschaulich dargestellt.
    • Bruchline (Skizze) erstellen: Wählen Sie 2 Punkte, an der ein Teil gebrochen werden soll. Anschließend werden zwei Freihandbruchlinien im Abstand von AB3 gezeichnet.
    • Bruchline (Mittellinie) erstellen: Wählen Sie 2 Punkte, an der ein Teil gebrochen werden soll. Anschließend werden zwei Mittellinien im Abstand von AB3 gezeichnet.
  • AB1: Überstand der Mittellinie: Die Mittellinien werden um diesen Wert über die Volllinie gezeichnet. Dieser Wert kann auch in Einstellungen - Programm geändert werden. Der Wert hinter der Eingabe, ist der Überstand unter Berücksichtigung des Maßstabes. Dieser zeigt den realen Abstand an.
  • AB2: Abstand der Lichtkante:
    Dieser Wert bestimmten den Abstand von der Körperkante zur Lichtkante (Linie).
  • AB3: Abstand der Bruchlinien: Gibt den Wert zwischen den Bruchkanten an.
  • Optionen: Es werden nicht immer alle Optionen angezeigt.
    • mit mehrfach Wahl:  Ermöglicht das mehrmalige wählen, von Objekte und das zeichnen von Mittellinien, ohne dass das Fenster angezeigt wird.
    • Mittellinien sicher im Zentrum schneiden: Wird dies Option angewählt, werden 4 Linien vom Mittelpunkt aus gezeichnet. So wird gewährleistet, dass die Mittellinien sich in jedem Fall in der Mitte schneiden.
    • Endpunkt / Mittelpunkt / Zentrum / Quadrant / Schnittpunkt / Lot / Nächster: Hier können Sie die Fangpunkte wählen, die bei dem Erstellen benötigen.
  • Statusleiste::

Stausleiste_03a

Erweitertes Fenster öffnen

Stausleiste_03b

Erweitertes Fenster schließen

Stausleiste_04a

Fenster fixieren. (Fenster ist zur Zeit nicht fixiert).

Stausleiste_04b

Fenster nicht fixiert  (Fenster ist zur Zeit fixiert).

Stausleiste_14

Es wird die gewählte Linienart gezeichnet.

Stausleiste_07

Minimiert das Programm

Stausleiste_08

Zeigt diese Hilfe an

Stausleiste_09

Schließt das Programm
