 Zeichnen  Bohrungen  Gewinde  Nuten  Senkungen  Einstiche  Mittellinie  Linie  Papierzeichnung_Kontur

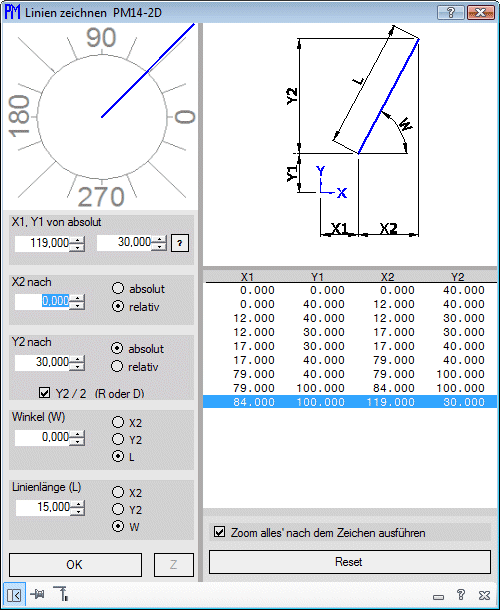

Erstellt Linien durch die Eingabe von absoluten oder relativen Koordinaten, Länge und /oder Winkel.

Der Befehl Linien ermöglicht, eine schnell Eingabe von Linien ohne, dass Sie die Koordinaten von einer Zeichnung umrechnen müssen. siehe Beispiel
X oder/und Y  können Sie wahlweise Absolut oder Relative zum Anfangspunkt der Linie einzugeben.
Es werden automatisch der Winkel und die Länge berechnet. Der Winkel und die Länge können Sie auch jederzeit ändern, dann wird je nach Wahl der X-, Y-, L- oder W- Wert geändert. Durch die aktive grafische Anzeige und die Liste der erstellten Linien haben Sie die Übersicht, wohin Sie zeichnen und was Sie gezeichnet haben.

Für einen Halbschnitt, wird der Y-Wert automatisch halbiert. Bei einem Durchmesser 40 kann man das noch relativ einfach im Kopfrechnen, aber wenn Sie einem Durchmesser von 39,456 (39,456 / 2 = 19,728) berechnen müssen, ist das schon nicht mehr so einfach und es lenkt die Aufmerksamkeit von der eigentlichen Arbeit ab.

Nach dem Erstellen der Kontur können Sie mit diesem Befehl auch die Zeichnung bemaßen.

  • ?: Zeigt diese Hilfe
  • X: Befehl wird abgebrochen und kehrt zur Übersicht zurück.
  • X1, Y1 von absolute: Gibt den 2D-Punkt an, von wo aus die Linie gezeichnet wird an.
  • X2 nach: Gibt die X-Koordinate an, bis wohin die Linie gezeichnet wird.
    • absolut: Die X-Koordinate wird absolut angezeigt.
    • relativ: Die X-Koordinate wird relativ zu X1 angezeigt.
  • Y2 nach: Gibt die Y- Koordinate an, bis wohin die Linie gezeichnet wird.
    • absolut: Die Y-Koordinate wird absolut angezeigt.
    • relativ: Die Y-Koordinate wird relativ zu X1 angezeigt.
  • Winkel (W): Gibt den Winkel der Line an oder geben Sie einen neuen Winkel ein.
    • X2: Berechnet die Linie, mit dem Winkel und X2.
    • Y2: Berechnet die Linie, mit dem Winkel und Y2.
    • L: Berechnet die Linie, mit dem Winkel und Linienlänge (L).
  • Linienlänge (L): Gibt die Länge des Winkels an oder geben Sie einen neuen Winkel ein.
    • X2: Berechnet die Linie, mit der Linienlänge und X2.
    • Y2: Berechnet die Linie, mit der Linienlänge und Y2.
    • W: Berechnet die Linie, mit der Linienlänge und dem Winkel (W).
  • OK: Zeichnet die Linien mit den oben angegebenen Koordinaten.
  • Z: Setzt den letzten Befehl zurück.
  • Bild: Zeigt die X/Y- Werte grafisch an.
  • ‘Zoom alles’ nach dem Zeichnen ausführen: Zeigt immer die ganze Linieneingabe. Nur sinnvoll wenn nur die Linienkontur in der Zeichnung vorhanden ist.
  • Reset: Setzt alle Werte auf null und löscht den Listeninhalt.
  • Statusleiste:

Stausleiste_03a

Erweitertes Fenster öffnen

Stausleiste_03b

Erweitertes Fenster schließen

Stausleiste_04a

Fenster fixieren. (Fenster ist zur Zeit nicht fixiert).

Stausleiste_04b

Fenster nicht fixiert  (Fenster ist zur Zeit fixiert).

Stausleiste_14

Es wird die gewählte Ansicht mit dem gewählten Einstich gezeichnet.

Stausleiste_07

Minimiert das Programm

Stausleiste_08

Zeigt diese Hilfe an

Stausleiste_09

Schließt das Programm
