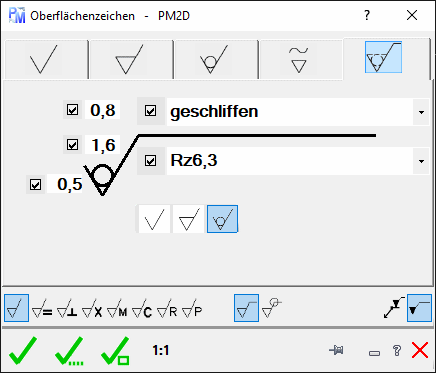

Der Symbolgenerator des Oberflächensymbolbefehls, erzeugt spezielle Oberflächensymbole.
Erweitertes Fenster ist geschlossen.

Geben Sie Ihre Werte ein. Mit dem Hacken vor den Werten, können Sie dies ein- oder ausschalten.

• 0,8: Mittelrauwert von Ra0.8µm
• 1,6: Mittelrauwert bis Ra 1,6µm
• 0,5: Bearbeitungszugabe in mm.
• geschliffen: Wählen Sie aus der Liste einen Neuen Text aus oder geben Sie einen ein.
• Rz6,3: Welligkeit in µm hinter dem entsprechenden Kurzzeichen oder Bezugsstrecke in mm
  oder andere Rauheitswerte als Rm in µm, mit Parameterkurzzeichen

• Jedes Fertigungsverfahren zulässig
• Materialabtrag gefordert
• Materialabtrag unzulässig
