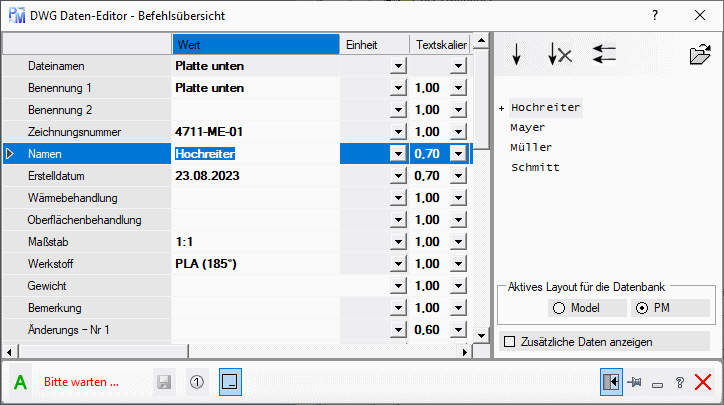

Mit dem DWG Daten-Editor können Sie den aktiven Schriftkopf ändern und die Daten werden in der Zeichnung gespeichert. Die Daten werden in die Baugruppen - Konstruktions - Liste geschreiben, wenn Sie sich auf dem aktiven Layout befinden und die Zeichnung in einer Liste der Baugruppen - Konstruktion steht.

• Eingabe:
• Bezeichnung / Wert: Geben sie hier Ihre daten über die Tastatur ein.
• Text-Breite: Gegebenenfalls geben Sie einen kleineren Wert für den Textbreiten-Skalierfaktor ein.
• ↓: Geht ohne Änderung zur nächsten Eingabezeile.
• ↓X: Löscht die aktuelle Eingabezeile und geht zur nächsten.
• : Öffnet den Texteditor mit dem entsprechende Hilfeliste. Sie können den Listeninhalt ändern, indem Sie hier klicken, die daten im Texteditor ändern und anschließen im Texteditor die Datei speichern.
• Liste: Durch einen Doppelklick auf die eine Zeile, werden die Daten in die markierte Eingabe geschrieben.
• Alle Schriftkopfdaten einlesen: Daten werden hier direkt von Schriftkopf eingelesen.
• Nur Text-Breiten-Skalierung einlesen: Es wird nur die Text-Breiten-Skalierung von den Attributen eingelesen.
• Mit Textbreiten-Skalierung: Es wird die Text-Breiten-Skalierung von der Liste in der Zeichnung aktuallisiert.
• C:\User\...: Aktueller Zeichnungspfad.
• Statusleiste und weitere Infos: Siehe auch hier

Daten werden aktualisiert.

Daten gesichert...

Hinweis- und Fehleranzeige

Daten werden in der aktuellen Zeichnung gesichert..

Symbol für Zeichnungsindex wird erstellt. Nur möglich wenn Sie die Zeile ‘Änderungs- Nr. xx’ gewählt haben.

Ist das Symbol markiert, wird der Zeichnungspfad ganz unten rechts in den Zeichnungskopf einfügen.
