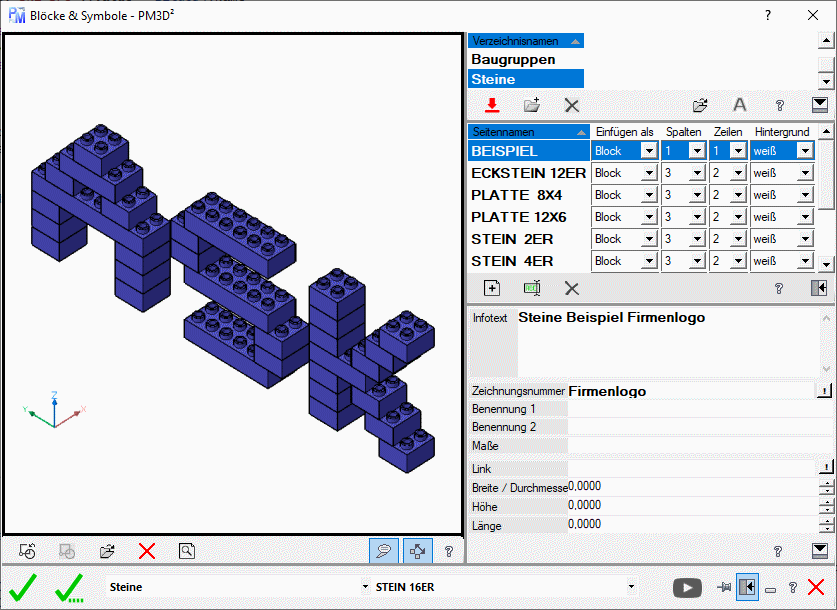

Mit dem Blockmanager, können Sie Ihre Blöcke komfortabel erstellen, einfügen, löschen, umbenennen, verschieben, anzeigen, allgemeine Infos und Positionsnummerndaten für die Erstellung von Stücklisten automatisch hinzufügen. Attribute können in eine Liste eingelesen, bearbeitet und anschließend als Tabelle in ein DWG Zeichnung eingefügt werden. Der Blockmanager enthält eine Online-Bibliothek mit Blöcke oder Symbole für den Maschinen-, Stahlbau, Anlagentechnik, Architektur, Elektrotechnik, Elektronik, Profilbau, Pneumatik, Hydraulik und Rohrbau. Durch die Online-Bibliothek wird gewährleistet, dass Ihre Blöcke immer auf dem neusten Stand sind.

• Statusleiste und weitere Infos: Siehe auch hier

Fügt den ausgewählten Block ein oder es wird ein neuer Block erstellt.

• Bildfeld belegt: Es wir je nach Einstellung Elemete, Block, Mechanik (Komponente) oder BIM eingefügt.
• Bildfeld nicht belegt: Es kann dann ein je nach Einstellung Elemente, Block, Mechanik (Komponente) oder BIM ein Teil angelegt werden.

Fügt den ausgewählten Block  mehrfach ein.

Down..

Zeigt das aktuelle Verzeichnis an. Liste wird immer angezeigt auch wenn das erweitert Fenster geschlossen ist.

ECKS...

Zeigt den aktuellen Seitennamen an. Die Seitennamenliste zeigt alle Seitennamen die sich im aktuellen Verzeichnis befinden an. Liste wird immer angezeigt auch wenn das erweitert Fenster geschlossen ist.
