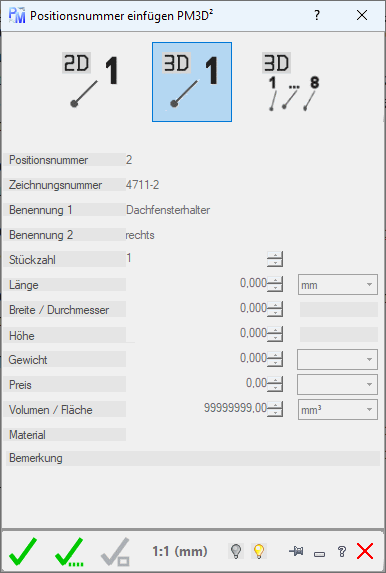

Erstellt 3D Positionsnummern, von Teilen in den Ansichten, im Papierbereich.

Die 3D-Positionsnummern können nur in den Ansichtsfenster im Papierbereich genutzt werden.

Die Ansichten müssen Teile enthalten die mit der Baugruppen-Konstruktion des PM´s oder in BricsCAD mit den Befehlen den Baugruppenbefehle erstellt und eingefügt wurden.

Allerdings kann die Baugruppen-Konstruktion des PM´s viel mehr Informationen verarbeiten.

Die Positionsnummern können zu einer Stückliste zusammengefasst werden.

Nur mit BricsCAD Mechanik und Ultimate möglich.

Alle Daten kann können nicht verändert werden. Sie dienen nur zur Information.

Nicht benötige Eingabezeilen können Sie in den Positionseigenschaften ausschalten

• Statusleiste und weitere Infos: Siehe auch hier

Zuerst...

Der Hinweistext ist nicht immer sichtbar. Er verschwindet, wenn Sie mit dem Mauszeiger über den Text gehen.

Erstelle eine 3D Positionsnummer.

Erstelle mehrere 3D-Positionsnummer hintereinander. Mir ESC abbrechen.

Hier können Sie Objekte wählen die ausgeblendet werden sollen. Zum Beispiel, wenn Sie stören beim setzen der Anfangsposition der Positionslinie.

Alle ausgeblendete Objekte, werden wieder einblenden.
