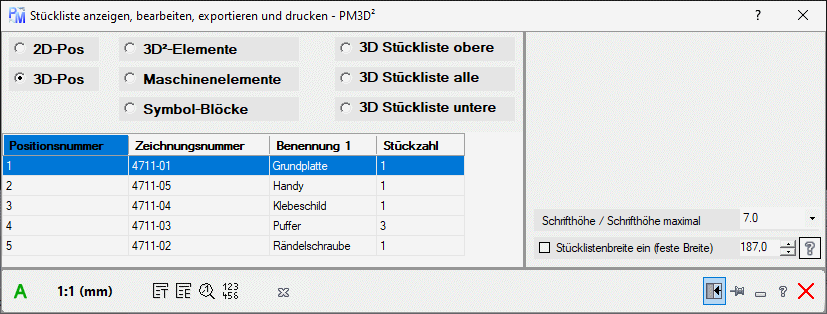

Hier können Sie die Stückliste und der Schriftkopf der Zeichnung anzeigen und bearbeiten:
Die Daten können als die Stückliste im CAD als Block-Text oder Tabelle eingefügt, mit dem PM - Editor bearbeiten und ausdrucken oder nach Excel exportieren.

• Stücklistenwahl:
• 2D-Pos: Es werden alle eingefügten 2D-Positionen angezeigt.
  Die markierte Position kann in der Liste und in der Zeichnung mit der Tast ENF gelöscht werden.
• 3D-Pos: Es werden alle eingefügten 3D-Positionen angezeigt.
  Die markierte Position kann in der Liste und in der Zeichnung mit der Tast ENF gelöscht werden.
• 3D²-Elemente: Es werden alle eingefügten 3D²-Elemente angezeigt.
• Maschinenelemente: Es werden alle eingefügte Maschinenelemente angezeigt.
• Symbole: Es werden alle eingefügten Symbole angezeigt.
• 3D-Stückliste obere: BricsCAD Stückliste nur die obere Hierarchie.
• 3D-Stückliste obere: BricsCAD Stückliste alle Bauteile mit der obere und unteren Hierarchie.
• 3D-Stückliste obere: BricsCAD Stückliste nur die untere Hierarchie.

• Stücklistenanzeige

• Spalten: Positionsnummer / Zeichnungsnummer... können in den ‘Positions- und Listeneigenschaften’ einstellen
• Zeilen:
• Sie können die Zeile und die Position in der Zeichnung mit der Taste Entf. löschen.
• Sie können die Stücklistendaten ändern, wird aber nicht in die Zeichnung übernommen.
  Ist nur mit der Positionen einfügen möglich

• Erweitertes Fenster:

• Schrifthöhe / Schrifthöhe maximal: Es wird hier die Schrifthöhe der Tabelle angegeben. Schrifthöhe maximal wenn ‘Stücklistenbreit ein’ gewählt wurde.
• Stücklistenbreite ein: Die Stückliste, wird mit der angegebenen Breite in die Zeichnung eingefügt. Es wird gegebenen falls die Schriftgröße geändert.

• Statusleiste und weitere Infos: Siehe auch hier

Stückliste wird aktualisiert. Es wird die Stückliste erneut von der aktuellen Zeichnung eingelesen.

1:1 (mm)

Zeigt der aktuellen Maßstab und die Einheit für den Model-Bereich an. Durch anklicken, wird der Maßstabsbefehl gestartet und es kann ein neuer Maßstab eingestellt und die Zeichnung im Model-Bereich angepasst werden.

Die angezeigten Spalten und Zeilen werden als Stückliste-Tabellen die Zeichnung geschrieben oder aktualisiert. Es kann nur der Stückliste-Block oder die Stückliste-Tabellen in einer Zeichnung stehen.

Die angezeigten Spalten und Zeilen werden als Stückliste nach Excel exportiert. Vorausgesetzt Excel ist installiert.

Markierte Positionsnummeren werden in der Zeichnung gesucht und groß angezeigt.

Doppelte Positionsnummern werden in Liste gelöscht und bei 2D-Positionen die Stückzahl zusammen zählen.

Alle markierte Positionsnummern werden in der List und in der Zeichnung gelöscht.
Mit der Taste Entf ist dues auch möglich.
