Beschreibung    Befehle    3D² Zeichnen    3D² Gewinde    Sackgewinde

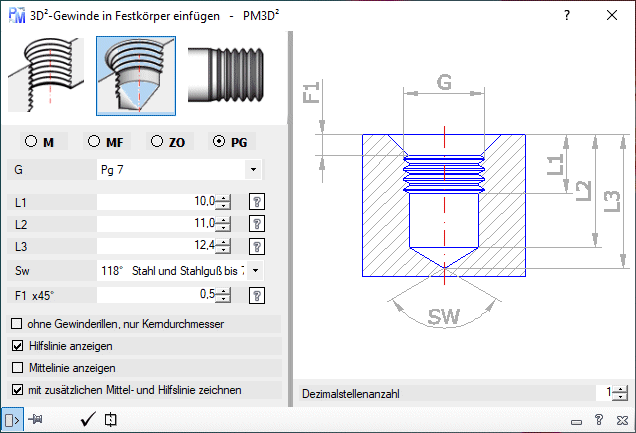

Zeichnet ein 3D-Sackgewinde in einen Festkörper.

3D_Gewinde_02
  • Eingabefelder:
    • L1: Länge des Gewindes.
    • L1: Länge der Bohrung bis Grund.
    • L1: Länge der Bohrung bis zur Spitze.
    • SW: Spitzenwinkel der Bohrung eingeben.
    • F1 x45°: Zeichnet die obere Fase. Entspricht der Fase am Einfügepunkt.  (0 = keine)
    • ?: Mit den Buttons hinter der Eingabe können Sie die Maße direkt aus der Zeichnung messen.
