Beschreibung    Befehle    Bemaßung    Textbearbeitung

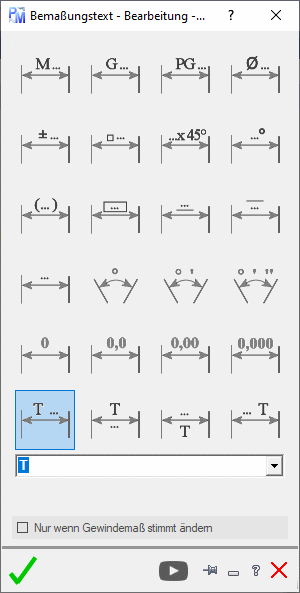

Mit diesem Befehl, können Sie Bemaßungstexte schnell bearbeiten.



  • ?: Zeigt diese Hilfe
  • X: Befehl wird abgebrochen und kehrt zur Übersicht zurück.
  • M...: Setzt ein M vor dem Bemaßungstext. Alle anderen Formatierungen werden gelöscht.
    Wird "Nur wenn Gewindemaß stimmt ändern" gesetzt ist, wird geprüft, ob es ein Gewindemaß ist und nur dann wird ein M davorgesetzt.
  • G...: Setzt ein G vor den Bemaßungstext. Alle anderen Formatierungen werden gelöscht.
    Wird "Nur wenn Gewindemaß stimmt ändern" gesetzt ist, wird geprüft, ob es ein Gewindemaß ist und nur dann wird ein G davorgesetzt und das Zollmaß angegeben
  • PG...: Setzt ein PG vor den Bemaßungstext. Alle anderen Formatierungen werden gelöscht.
    Wird "Nur wenn Gewindemaß stimmt ändern" gesetzt ist, wird geprüft, ob es ein Gewindemaß ist und nur dann der Text durch ein PG und dem Nennmaß des Panzerrohrgewindes angegeben.
  • Ø...: Setzt ein Ø vor den Bemaßungstext und löscht alle Formatierungen die vor dem Bemaßungstext stehen.
  • ±...: Setzt ein ± vor den Bemaßungstext und löscht alle Formatierungen die vor dem Bemaßungstext stehen.
  • ...: Setzt ein □ (Rechteck) vor den Bemaßungstext und löscht alle Formatierungen die vor dem Bemaßungstext stehen.
  • ...x45°: Setzt ein x45° nach dem Bemaßungstext und löscht alle Formatierungen im Bemaßungstext.
  • ...°:  Setzt ein ° (Gradzeichen) nach den Bemaßungstext und löscht alle Formatierungen die nach dem Bemaßungstext stehen.
  • (...): Setzt den gesamten Text in Klammern oder entfernt sie wieder
  • [...]: Gibt dem Text eine Umrandung oder entfernt sie wieder.
  • ... : Unterstreicht den Bemaßungstext oder entfernt die Unterstreichung wieder.
  • ... : Überstreicht den Bemaßungstext oder entfernt die Überstreichung wieder.
  • ... : Die Bemaßung (Text) wird in den ursprünglichen Zustand  versetzt. Die Bemaßung wird nach dem aktuellen Stil neu gezeichnet und der Text wird neu ausgerichtet.
  • ° : Der Bemaßungstext auf Grad gesetzt.
  • ° ' : Der Bemaßungstext auf Grad / Minuten gesetzt.
  • ° ' '' : Der Bemaßungstext auf Grad / Minuten / Sekunden gesetzt.
  • 0 : Der Bemaßungstext enthält keine Nachkommastellen. Winkel wird in Dezimalgrad angezeigt.
  • 0,0 : Der Bemaßungstext enthält eine Nachkommastellen. Winkel wird in Dezimalgrad angezeigt.
  • 0,00 : Der Bemaßungstext enthält zwei Nachkommastellen. Winkel wird in Dezimalgrad angezeigt.
  • 0,000 : Der Bemaßungstext enthält drei Nachkommastellen. Winkel wird in Dezimalgrad angezeigt.
  • T  ...: Vor dem Bemaßungstext den Zusatztext einfügen
  • T : Über dem Bemaßungstext den Zusatztext einfügen
    ...
  • ... : Unter dem Bemaßungstext den Zusatztext einfügen
     T
  • T (Liste): Dieser Text ist zum Einfügen für vor, über, nach oder unter dem Maßtext. In der Liste werden bis zu 10 Eingaben gespeichert nach dem sie verwendet wurden.
  • ... T: Nach dem Bemaßungstext den Zusatztext einfügen
  • Nur wenn Gewindemaß stimmt ändern: Bei M, G und PG wird geprüft, ob es ein PM-Gewindemaß ist und nur dann wird eine Änderung vorgenommen.
  • Statusleiste und weitere Infos: Siehe auch hier

Stausleiste_14

Es wird die gewählte Textbemaßungsbearbeitungsfunktion ausgeführt.
