Beschreibung  >  PM mechanical  >  Symbole  >  Schweißzeichen  >  SW-Draufsicht



Schweißnaht Draufsicht  (illustrierte Darstellungen), ähnlich DIN EN 22553 (DIN 1912).

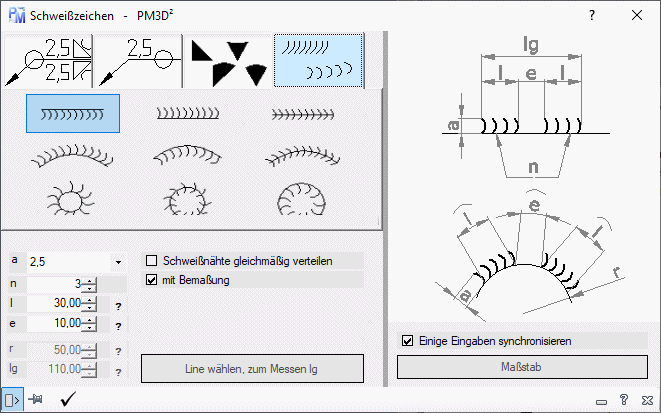

Schweiss_04

  • Schweißnaht an Linie zeichnen: oben, mitte oder unten
  • Schweißnaht an Bogen zeichnen: außen auf oder innen
  • Schweißnaht an Kreis zeichnen: außen auf oder innen
  • a: Dicke der Schweißnaht.
  • n: Anzahl der Schweißnähte.
  • l: Länge der Schweißnaht.
  • e: Abstand zwischen den Schweißnähten.
  • r: Radius des Bogen oder Kreises, wenn die Schweißnaht an Kreis oder Bogen gewählt wurde.
  • lg: Gesamtlänge der Anzahl der Schweißnähte + Abstand zwischen den Schweißnähten.
  • ?: Ermöglicht einen Abstand in der aktiven Zeichnung zumessen und den Wert automatisch in das entsprechende Eingabefeld zu schreiben. Siehe Abstand messen.
  • Linie, Bogen oder Kreis zum Messen von r unf lg wählen:  Wählen Sie ein Kreis Bogen oder Linie, wird der Radius (r) und die Gesamtlänge (lg) gemessen und in die entsprechende Felder “r” und “lg” übertragen.
  • Einige Eingaben Synchronisieren: Die Schweißnahtdicke “a”, wird in alle Auswahlfeder übertragen.
  • Maßstab... : Zeigt den aktuellen Maßstab an und durch anklicken öffnet Sich das Maßstabsfenster.
    Ist dieser Button ausgegraut, ist BricsCAD nicht aktive.
