Beschreibung  >  PM mechanical  >  Maschinenelemente  >  Sechskantschrauben



Erstellt verschiedene 2D- und 3D-Sechskantschrauben,  ähnlich ISO4014 (DIN931), ISO4017 (DIN 933), ISO7417 (DIN6914), ISO8076 (DIN961) und ISO 8765 (DIN960).

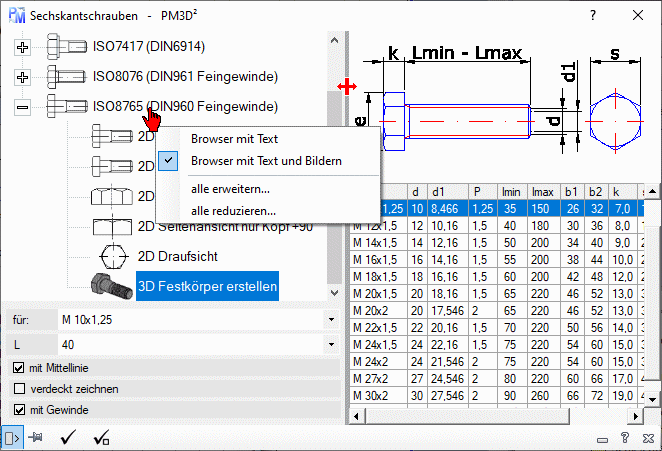

  • Browser: Wählen Sie eine Ansicht einer Sechskantschraube aus.
    • Mit einem Doppelklick auf eine Ansicht, wird der Befehl ausgeführt.
      • Das Fenster wird geschlossen.
      • Die gewählte Ansicht wird gezeichnet und hängt am Fadenkreuz.
      • Geben Sie den Einfügepunkt, Drehung usw. ein (siehe Eingabe).
      • Das Fenster wird wieder geöffnet.
    • Kontextmenü: Das Kontextmenü öffnet sich, wenn  der Cursor sich über dem Browser befindet und Sie die rechte Maustaste drücken.
      • Browser mit Text: Schalter die Bilder im Browser aus. Ermöglicht nach der Einarbeitung, ein schnelleres Arbeiten.
      • Browser mit Text und Bildern: Schaltet die Bilder im Browser ein. Ermöglicht intuitives Arbeiten (siehe oben).
      • alle erweitern: Öffnet alle Pfade im Browser.
      • alle reduzieren: Reduziert alle Pfade im Browser.
  • für: Wählen Sie eine Gewindegröße aus.
  • L: Wählen Sie eine Länge aus
  • mit Mittellinie: Zeichnet die Ansicht mit Mittellinie. Die Mittellinie werden auf den Layer 05 mit dem eingestellten Überstand gezeichnet.
  • verdeckt zeichnen: Zeichnet die Ansicht auf den Layer 03, sonst auf den Layer 01.
  • mit Gewinde: Zeichnet die Ansicht mit Gewinde.
  • Bildfeld: Durch einen Doppelklick auf das Bildfeld öffnet sich ein Zoomfenster.
  • Liste: Hier können die Maße der Schraube einsehen und die Schraube direkt in der Liste auswählen. Durch einen Doppelklick, wird der Befehl ausgeführt.
  • Statusleiste und weitere Infos: Siehe auch hier

Stausleiste_14

Es wird die gewählte Ansicht mit der gewählten Sechskantschraube gezeichnet.

Stausleiste_ElementTauschen

Es wird die gewählte Sechskantschraube, durch die in der Zeichnung gewählte Sechskantschraube, getauscht.
