Power Menu mechanical + B&S Manger + Tablett-Emulator  - Version: 21.2.11.140  -  64Bit

Beschreibung  >  PM mechanical  >  Maschinenelemente  >  Profile
Profil-Gehrungs-Editor




Zeichnet verschiedene Profile und Träger in verschiedenen 2D-Ansichten oder erstellt einen 3D-Festkörper auch entlang eines Pfades (Polyline).

Der integrierte Profil-Gehrungs-Editor erzeugt Gehrungen (Schrägen) an allen 3D-Profilen und Trägern.

Das Programm erzeugt Profile und Träger ähnlich ENDIN755,  DIN 1022, DIN1025/1-5, DIN 1026, DIN 1028, DIN 1029, DIN 2448, DIN 2458, DIN 59410, DIN 59411 und DIN 59051.

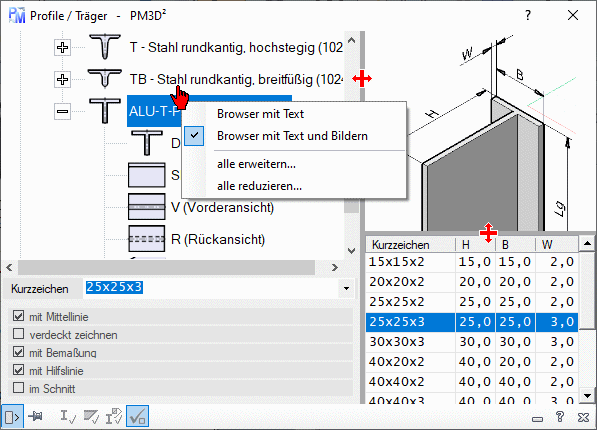

  • Browser: Wählen Sie eine Ansicht eines Profils aus.
    • 4kt / Fl / 6kt / Rd / Ro / U-Stahl / L-Stahl /Hohlprofile, T-Stahl / , I - Träger, 1/2I-Träger.
    • Mit einem Doppelklick, auf eine markierte Zeile, wird der Befehl ausgeführt.
      • Das Fenster wird geschlossen.
      • Die gewählte Ansicht wird gezeichnet und hängt am Fadenkreuz.
      • Geben Sie den Einfügepunkt, Drehung usw. ein (siehe Eingabe).
      • Das Fenster wird wieder geöffnet.
    • Kontextmenü: Das Kontextmenü öffnet sich, wenn  der Cursor sich über dem Browser befindet und Sie die rechte Maustaste drücken.
      • Browser mit Text:
        Schalter die Bilder im Browser aus.
      • Browser mit Text und Bildern:
        Schaltet die Bilder im Browser ein. Ermöglicht intuitives Arbeiten (siehe oben).
      • alle erweitern: Öffnet alle Pfade im Browser.
      • alle reduzieren: Reduziert alle Pfade im Browser.
  • Eingabe: Je nach Profilwahl und Ansichtswahl werden andere Eingaben gezeigt
    • B: Breite des 4kt und des FL.
    • H: Höhe des FL.
    • Da: Außendurchmesser des Rd und des Ro.
    • Di: Innendurchmesser des Ro.
    • Lg: Länge aller Profile
    • Kurzeichen (Liste)
  • ?: Ermöglicht einen Abstand in der aktiven Zeichnung zumessen und den Wert automatisch in das entsprechende Eingabefeld zu schreiben. Siehe Abstand messen
  • mit Gehrung: Bei einem 3D-Profil wird der Gehrungs-Editor nach dem Erstellen geöffnet
  • mit Mittellinie: Zeichnet die Ansicht mit Mittellinie. Die Mittellinie werden auf den Layer 05 mit dem eingestellten Überstand gezeichnet.
  • verdeckt zeichnen: Zeichnet die Ansicht auf den Layer 03, sonst auf den Layer 01.
  • mit Bemaßung: Zeichnet die Ansicht mit Bemaßungen.
  • mit Hilfslinie: Zeichnet einige zusätzliche Linien auf den Layer 07, die Sie für die Konstruktion eventuell benötigen.
  • im Schnitt: Zeichnet die gewählte Ansicht im Schnitt. Die Schraffur wird automatisch auf den Layer 08 gezeichnet. Der Schraffur Abstand wird automatisch ermittelt
  • Bildfeld: Durch einen Doppelklick auf das Bildfeld öffnet sich ein Zoomfenster.
  • Liste: Hier können die Maße der Profile einsehen und die Profile direkt in der Liste auswählen. Durch einen Doppelklick, wird der Befehl ausgeführt.
  • Statusleiste und weitere Infos: Siehe auch hier

Profile_02

Es wird die gewählte Ansicht mit der gewählten des Profils / Trägers  gezeichnet.

Profile_03

Es wird das gewählte 3D-Profil / Träger mit Gehrung gezeichnet. Der Profil-Gehrungs-Editor wird geöffnet.

Profile_04

Es wird das gewählte 3D-Profil / Träger entlang einer Polylinie gezeichnet. Die Polylinie können Sie anschließend wählen. Die Position des Profils / Träger kann vor der Extrusion manuell geändert werden.

Stausleiste_ElementTauschen

Es wird das gewählte Profil/Träger, durch das in der Zeichnung gewählte Profil/Träger, getauscht.
