Power Menu mechanical + B&S Manger + Tablett-Emulator  - Version: 21.2.14.187  -  64Bit

Beschreibung  >  PM mechanical  >  Zeichnen  >  Mittellinie

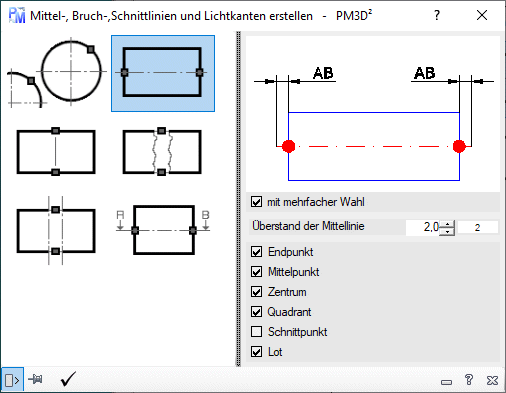

Erstellt Mittel-, Bruch-, Schnittverlaufslinen und Lichtkanten.
Die Linien werden automatisch Layer, Farben und Linientype zugeordnet. Ähnlich DIN 6 und DIN15. Linien können im 3D-Raum gezeichnet werden. Die erzeugten Linien werden Standardmäßig auf die Layerseite “01” gelegt. Sie können dies ändern wenn Sie in den Einstellungen / CAD “Normales Zeichnen” die Layerseite ändern.

  • Wahl:
    • Mittellinien für Kreise und Bögen erstellen: Wählen Sie die Kreis- und oder die Bogenobjekte, an der eine Mittellinie gezeichnet werden sollen.
    • Einzelne Mittellinien erstellen: Wählen Sie 2 Punkte, den Anfangs- und den Endpunkt der Mittellinie. Von diesen Punkten wird immer noch der Überstand hinzu gezählt.
    • Einzelne Lichtkanten erstellen: Wählen Sie 2 Punkte, zwischen den die Lichtkante gezeichnet werden soll.
      Hinweis zur Lichtkanten: Wenn eine Kante gerundet ist gibt es keine klare Kante. Solche gerundeten Übergänge ergeben so genannte Lichtkanten. Sie werden durch schmale Volllinien, die vor den Körperkanten enden, anschaulich dargestellt.
    • Bruchlinie (Skizze) erstellen: Wählen Sie 2 Punkte, an der ein Teil gebrochen werden soll. Anschließend werden zwei Freihandbruchlinien in einem Abstand gezeichnet.
    • Bruchlinie (Mittellinie) erstellen: Wählen Sie 2 Punkte, an der ein Teil gebrochen werden soll. Anschließend werden zwei Mittellinien im Abstand in einem Abstand gezeichnet.
    • Schnittverlaufslinien erstellen: Sie können hier Schnittverlaufslinie erstellen.
      Wählen Sie 2 oder mehr Punkte an. Die Pfeile und der Text werden immer rechts von der Linie gezeichnet. Anschließend geben Sie noch ein Punkt ein, um den Schnitttext einzufügen.
  • Infofenster: Zeigt Informationen klicken Sie auf das Fenster für eine größere Ansicht im Zoomfenster zu erhalten.
  • Optionen: Es werden nicht immer alle Optionen angezeigt.
    • Überstand der Mittellinie: Die Mittellinien werden um diesen Wert über die Volllinie gezeichnet. Dieser Wert kann auch in Einstellungen - Programm geändert werden. Der Wert hinter der Eingabe, ist der Überstand unter Berücksichtigung des Maßstabes. Dieser zeigt den realen Überstand an.
    • Abstand der Lichtkante:
      Dieser Wert bestimmt den Abstand von der Körperkante zur Lichtkante (Linie).
      Der Wert hinter der Eingabe, ist der Abstand unter Berücksichtigung des Maßstabes. Dieser zeigt den realen Abstand an.
    • Abstand der Bruchlinien: Gibt den Wert zwischen den Bruchkanten an. Der Wert hinter der Eingabe, ist der Bruchkanten unter Berücksichtigung des Maßstabes. Dieser zeigt den realen Bruchkanten an.
    • mit mehrfach Wahl: Ermöglicht das mehrmalige wählen, von Objekte und das zeichnen von Mittellinien, ohne dass das Fenster angezeigt wird.
    • Mittellinien sicher im Zentrum schneiden: Wird dies Option angewählt, werden 4 Linien vom Mittelpunkt aus gezeichnet. So wird gewährleistet, dass die Mittellinien sich in jedem Fall in der Mitte schneiden.
    • 1.- und 2. Schnittbuchstabe: Geben Sie hier Ihren Text für den Schnittverlauf ein.
      Texthöhe: Steuer die Texthöhe, die Pfeillänge und den Überstand der Schnittline. Der Wert hinter der Eingabe, ist die Texthöhe unter Berücksichtigung des Maßstabes. Dieser zeigt die reale Texthöhe an.
    • Endpunkt / Mittelpunkt / Zentrum / Quadrant / Schnittpunkt / Lot / Nächster: Hier können Sie die Fangpunkte wählen, die bei dem Erstellen benötigen.
  • Statusleiste und weitere Infos: Siehe auch hier

Stausleiste_14

Es wird die gewählte Linienart gezeichnet.
