Power Menu mechanical + B&S Manger + Tablett-Emulator  - Version: 20.1.7.38  -  64Bit

Beschreibung  >   PM mechanical Beschreibung  >   Zeichnungsverwaltung  >   Neue Zeichnung erstellen  >   Maßstabliste



Info1.Text =
            "1. Starten Sie BricsCAD V" & VersionNr & "." & vbNewLine &
            "2. Erstellen Sie ihre Objekte im Modelbereich." & vbNewLine &
            "3. Öffnen Sie ein Layout in BricsCAD." & vbNewLine &
            "4. Wähle Sie Ihre Einheiten für den Model- und Layoutbereich aus." & vbNewLine &
            "     Standartwert für den Modelbereich: Millimeter oder Meter" & vbNewLine &
            "     Standartwert für den Layout (Papierbereich): Millimeter" & vbNewLine &
            "5. Klicken Sie auf Maßstabsliste hinzufügen." & vbNewLine &
            "     Angezeigte Maßstäbe werden hinzugefügt." & vbNewLine &
            "     Die Plottskalierung wird für diese Layout eingestellt." & vbNewLine &
            "6. Erstellen Sie mit dem Befehl 'AFENSTER' oder 'GRUNDANS' ein AFENSTER" & vbNewLine &
            "     und wählen Sie es aus." & vbNewLine &
            "7. Stellen Sie in den Eigenschaften die 'Standard Skalierung' auf den Maßstab ein." & vbNewLine & vbNewLine &
            "Hinweis:" & vbNewLine &
            "     Änderung werden nur in der aktuellen Zeichnen vorgenommen!" & vbNewLine &
            "     Die erstellten Maßstäbe können natürlich von BricsCAD verwendet werden" & vbNewLine &
            "     Nur für BricsCAD V" & VersionNr & ".02...-DE-64Bit Version geeignet"
        WahlTextModel.Text = "Arbeiten Sie im Model-Bereich mit ..."
        WahlTextLayout.Text = "Arbeiten Sie im Layout-Bereich mit ..."
        Info3.Text = "Copyright © 20" & VersionNr & "                 ASK Hochreiter, Rosenstraße 11, D-66969 Lemberg,                 ...immer ein Byte voraus!"


        T = "... immer ein Byte voraus!" & vbNewLine & vbNewLine & vbNewLine &
                      "Udo Hochreiter" & vbNewLine &
                      "Rosenstraße 11" & vbNewLine &
                      "66969 Lemberg" & vbNewLine &
                      "" & vbNewLine &
                      "Alle Rechte vorbehalten!"
        TT.SetToolTip(Me, T)
        TT.SetToolTip(PanelEingabe, T)
        TT.SetToolTip(WahlListeModel, "Wählen Sie Ihre Einheit für den Model-Bereich aus!")
        TT.SetToolTip(LM, "Diese Maßstabsliste, wird in die aktuellen BricsCAD-Zeichnung geschrieben." & vbNewLine & "Standard: Millimeter oder Meter.")
        TT.SetToolTip(WahlListeLayout, "Wählen Sie Ihre Einheit für den Layout-Bereich aus!" & vbNewLine & "Standard: Millimeter.")
        TT.SetToolTip(Info2, "Diese Plotskalierung, wird in die aktuellen BricsCAD-Zeichnung eingestellt")

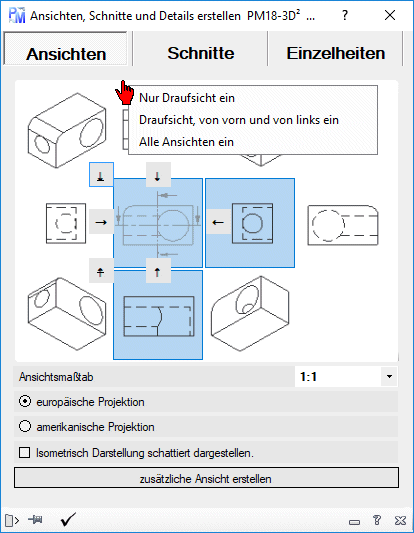

AnsichtenSchnitteEinzuelheiten01



  • Tabulatur:
    • * Ansichten: Erstellt Ansichten im Papierbereich, von einem 3D-Solids vom Modelbereich.
    • Schnitte: Erstellt Schnitte von einer Ansicht im Papierbereich
    • Einzelheiten: Erstellt Einzelheiten von einer Ansicht im Papierbereich
  • Ansichtswahl: Ein Doppelklick startet die Ansichtenerstellung.

    ISO Ansicht NW

    Unteransicht

    ISO Ansicht NO



    Seitenansicht von rechts

    Vorderansicht

    Seitenansicht von links

    Rückansicht

    ISO Ansicht SW

    Draufsicht

    ISO Ansicht SO



  • Menü: Befindet sich der Cursor im Ansichtswahlfenster, können Sie mit einem Rechtsklick das Menü öffnen und verschiedene Ansichten auf einmal wählen.
    • Nur Draufsicht ein
    • Draufsicht, von vorn und von links ein. Mechanik
    • Alle Ansichten ein.
  • Ansicht einstellen...
    • AnsichtenUndSchnitte06 ...von oben, in Richtung -Z
    • AnsichtenUndSchnitte03 ...von hinten, in Richtung -Y
    • AnsichtenUndSchnitte04 ...von links, in Richtung +X
    • AnsichtenUndSchnitte02 ...von rechts, in Richtung -X
    • AnsichtenUndSchnitte06 ...von unten, in Richtung +Z
    • AnsichtenUndSchnitte01 ...von vorne, in Richtung +Y
      Von wo aus wird die mittlere Ansicht erzeugt.
  • Ansichten
    • Ansichtsmaßstab: Wähle Sie ein Maßstab für die Erzeugung der Ansichtsfenster. Die Maßstäbe können auch später noch geändert werden.
    • europäische Projektion: Erstellt Ansichten nach der europäische Darstellung.
    • amerikanische Projektion: Erstellt Ansichten nach der amerikanischen Darstellung.
    • Isometrisch Darstellung schattiert dargestellen:  Die Isometrisch Darstellung wird schattiert dargestellt.
  • Statusleiste und weitere Infos: Siehe auch hier

Stausleiste_14

Es wird automatisch die gewählten Ansichten erzeugt.
