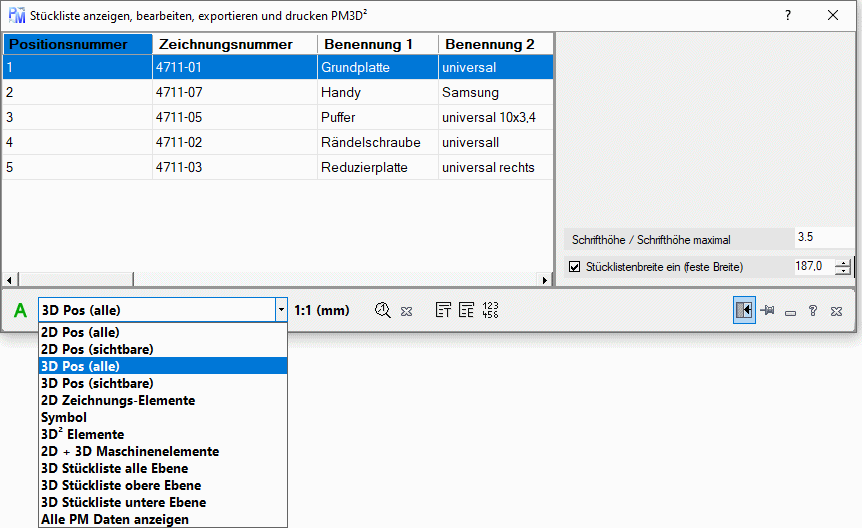

Hier können Sie die Stückliste von Positionsnummern und alle nicht grafische Daten des PM mechanical anzeigen und löschen. Die Daten können in die Zeichnung als Liste geschrieben oder nach Excel exportieren werden.

• Stücklistenwahl:
• 2D-Pos (alle): Es werden alle in der Zeichnung eingefügten 2D-Positionen angezeigt.
• 2D-Pos (sichtbare): Es werden alle im aktuellen Model oder Layout eingefügten sichtbare 2D-Positionen angezeigt.
• 3D-Pos (alle): Es werden alle eingefügten 3D-Positionen die auf mehreren Layouts eingefügt wurden angezeigt.
• 3D-Pos (sichtbare): Es werden alle eingefügten 3D-Positionen die auf dem aktuellen Layout eingefügt wurden angezeigt.
• 2D-Zeichnungselemente: Es werden alle 2D Zeichnungselemete angezeigt.
  Zum Beispiel: 2D-Bohrungen, 2D-Gewinde, 2D-Nuten, 2D-Senkungen, 2D Einstiche... .
• Symbole: Es werden alle eingefügten Symbole angezeigt.
  Zum Beispiel: Schweißzeichen, Formlagetoleranzen, Bearbeitungszeichen ... .
• 3D²-Elemente: Es werden alle eingefügten 3D²-Elemente angezeigt.
• 2D + 3D Maschinenelemente: Es werden alle eingefügte Maschinenelemente angezeigt.
• 3D-Stückliste obere: BricsCAD Stückliste nur die obere Hierarchie.
• 3D-Stückliste obere: BricsCAD Stückliste alle Bauteile mit der obere und unteren Hierarchie.
• 3D-Stückliste obere: BricsCAD Stückliste nur die untere Hierarchie.
• Alle PM Daten anzeigen: Es werden alle nichtgrafische Daten die das PM mechanical erzeugt angezeigt.

• Stückliste Kopfspalte

• Spalten: Positionsnummer / Zeichnungsnummer... können in den ‘Positions- und Listeneigenschaften’ einstellen.

• Erweitertes Fenster:

• Schrifthöhe / Schrifthöhe maximal: Es wird hier die Schrifthöhe der Tabelle angegeben. Schrifthöhe maximal wenn ‘Stücklistenbreit ein’ gewählt wurde.
• Stücklistenbreite ein: Die Stückliste, wird mit der angegebenen Breite in die Zeichnung eingefügt. Es wird gegebenen falls die Schriftgröße geändert.

• Statusleiste und weitere Infos: Siehe auch hier

Stückliste wird aktualisiert. Es wird die Stückliste erneut von der aktuellen Zeichnung eingelesen.

Wählen Sie hier welche Daten sie anzeigen wollen.

1:1 (mm)

Zeigt der aktuellen Maßstab und die Einheit für den Model-Bereich an. Durch anklicken, wird der Maßstabsbefehl gestartet und es kann ein neuer Maßstab eingestellt und die Zeichnung im Model-Bereich angepasst werden.

Ist dieser Button markiert, wird automatisch in der Zeichnung auf markierte Listenzeile gezoom. So kann mann das Teil schneller erkennen.

Die markierte Listenzeile, wird inder Liste und in der Zeichnung gelöscht.
Mit der Taste Entf ist dies auch möglich.

Die angezeigten Spalten und Zeilen werden als Stückliste-Tabellen in die Zeichnung geschrieben oder, wenn sie schon vorhanden ist, aktualisiert.

Die angezeigten Spalten und Zeilen werden als Stückliste nach Excel exportiert. Vorausgesetzt Excel ist installiert.

Doppelte Positionsnummern werden in Liste gelöscht und bei 2D-Positionen die Stückzahl zusammen zählen.

Alle markierte Positionsnummern werden in der List und in der Zeichnung gelöscht.
Mit der Taste Entf ist dies auch möglich.
