Power Menu - Version: 17.2.9.127 - 32/64Bit

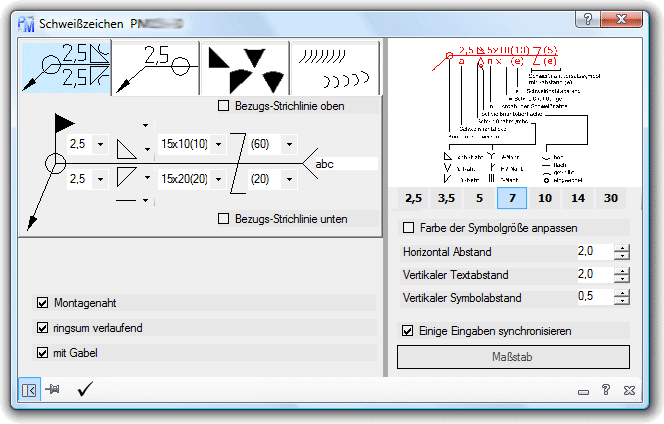

Schweißzeichen     Schweißnaht     Punktschweißung     SW-Seitenansicht     SW-Draufsicht



Symbolhafte Darstellung einer Schweißnaht mit Bezugslinie, ähnlich DIN EN 22553 (DIN 1912).

  • Bezugs-Strichlinie oben: Zeichnet eine Strichlinie über die Vollbezugslinie.
  • a (2,5) oben:  Gibt die Schweißnahtdicke für oben an. Ist kein Wert enthalten, wird über der Bezugslinie nichts gezeichnet.
  • a (2,5) unten: Gibt die Schweißnahtdicke für unten an. Ist kein Wert enthalten, wird unter der Bezugslinie nichts gezeichnet.
  • Schweißnahtsymbole oben: Wählen Sie ein Schweißnahtsymbol für oben aus.
  • Schweißnahtsymbole unten: Wählen Sie ein Schweißnahtsymbol für unten aus.
  • nxl(e) oben: Anzahl der Schweißnähte / Schweißnahtlänge / Schweißnahtabstand
  • nxl(e) unten: Anzahl der Schweißnähte / Schweißnahtlänge / Schweißnahtabstand
  • (e) oben: Gibt den Schweißnahtversatz oben an. Wird ein Wert eingegeben, wird automatisch ein Versatzzeichen gezeichnet.
  • (e) unten: Gibt den Schweißnahtversatz unten an. Wird ein Wert eingegeben, wird automatisch ein Versatzzeichen gezeichnet
  • Bezugs-Strichlinie unten: Zeichnet eine Strichlinie unter die Vollbezugslinie.
  • Montagenaht: Zeichnet eine Fahne am Anfang der Bezugslinie.
  • ringsum verlaufend: Zeichnet ein Kreis am Anfang der Bezugsline.
  • mit Gabel: Zeichnet eine Gabel mit Text hinter die Bezugsline.
  • Bildfeld: Durch einen Klick auf das Bildfeld öffnet sich ein Zoomfenster.
  • Symbolgröße wählen: Wählen Sie eine Symbolgröße von 2,5 bis 30 aus. Die Symbolgröße entspricht der Schriftgröße.
  • Farbe der Symbolgröße anpassen:
  • Horizontaler Abstand: Gibt den Abstand zwischen den Symbolen und / oder den Texten an.
  • Vertikaler Textabstand: Gibt den Abstand der Texte von der Bezugslinie an.
  • Vertikaler Symbolabstand: Gibt den Abstand der Symbole von der Bezugslinie an.
  • Einige Eingaben Synchronisieren: Die Schweißnahtdicke “a”, wird in alle Auswahlfeder übertragen.
  • Maßstab 1:1 : Zeigt den aktuellen Maßstab an und durch anklicken öffnet Sich das Maßstabsfenster

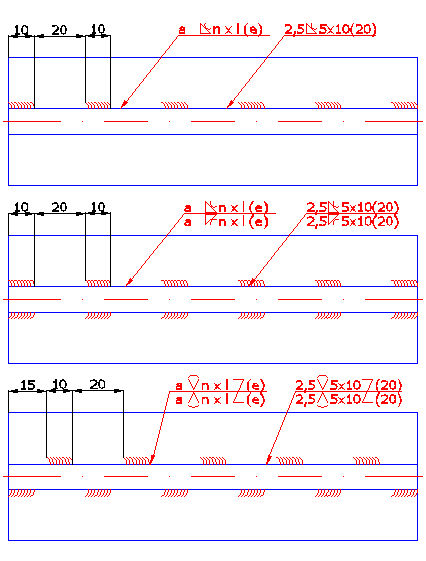

 Beispiele für eine Schweißnahtbezeichnungen
SchweissB01
