Power Menu - Version: 17.2.9.127 - 32/64Bit

Formlagetoleranzen     mit Pfeil     mit Bezugsdreieck     erweitert     zweizeilig     Beispiele


image001 Geradheit


Die tolerierte Achse des zylindrischen Teils muss in einem Zylinder von einem Durchmesser (ø = 0,02 mm) liegen.

image004 Ebenheit


Die tolerierte Fläche muss zwischen zwei parallelen Ebenen, im Abstand von 0,15 mm, liegen.

image006 Rundheit


In allen Schnittebenen senkrecht zur Mittelachse muss die Umfangslinie zwischen zwei konzentrischen Kreisen, im Abstand von 0,05 mm, liegen.

image008 Zylinderform


Die tolerierte Mantelfläche des zylindrischen Teils muss zwischen zwei koaxialen Zylindern, im Abstand von 0,25 mm, liegen

image011 Linienform


Das tolerierte Profil muss zwischen zwei Hülllinien liegen, deren Abstand von Kreisen (d = 0,04 mm) definiert wird, wobei der Mittelpunkt der Kreise auf geometrisch idealer Linie liegt.

image013 Flächenform


Die tolerierte Fläche muss zwischen zwei Hüllflächen liegen, deren Abstand durch Kugeln (d = 0,15 mm) definiert wird, wobei der Mittelpunkt der Kugeln auf geometrisch idealer Fläche) liegt.

image015 Parallelität


Die tolerierte Achse muss in einem Zylinder von d = 0,04 mm liegen, der parallel zur Bezugsachse A ist.

image019 Rechtwinkligkeit


Die tolerierte Zylinderachse muss in einem zur Bezugsfläche senkrechten Zylinder mit Durchmesser d = 0,3 mm liegen.

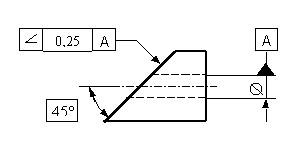

image021 Winkligkeit


Die tolerierte Neigungsfläche muss zwischen zwei zur Bezugsachse A geneigten parallelen Ebenen mit Abstand 0,25 mm liegen. Der geometrisch. ideale Winkel muss 45° aufweisen.

image024 Position


Der tatsächliche Bohrungsmittelpunkt muss in einem Kreis mit d = 0,25 mm liegen, dessen Mittelpunkt mit dem theoretisch exakten Ort der Bohrung übereinstimmt.

image027 Konzentrizität
          /  Koaxialität


Die Achse des tolerierten Wellenteils muss in einem zur Bezugsachse A-B koaxialen Zylinder mit d = 0,1 mm liegen.

image027 Symmetrie


Die tolerierte Mittelebene der Nut muss zwischen zwei parallelen Flächen, im Abstand von 0,03 mm liegen, welche symmetrisch zur Ebene A der bemaßten Außenflächen angeordnet sind.

image031 Rundlauf


Bei einer Umdrehung des Zylinders um die Bezugsachse A-B, darf die Rundlaufabweichung in jeder einzelnen Messebene senkrecht zu A-B 0,4 mm nicht überschreiten.

image031 Planlauf


Bei einer Umdrehung des Zylinders um die Bezugsachse A-B, darf die Planlaufabweichung in jedem Messpunkt 0,2 mm nicht überschreiten.

 image036 Rundlauf


Bei mehrfacher Drehung um die Bezugsachse A-B und gleichzeitiger axialer Verschiebung, müssen alle Messpunkte der Oberfläche in der Gesamtrundlauftoleranz 0,2 mm liegen



image036 Planlauf


Bei mehrfacher Drehung um die Bezugsachse A und gleichzeitiger radialer Verschiebung, müssen alle Messpunkte der Oberfläche in der Gesamtplanlauftoleranz 0,4 mm liegen.
