Beschreibung    2D Bemaßung    3D Bemaßung    Bemaßung ausrichten    Textbearbeitung    Tolranzen    große Tabelle




Das PM stellt Ihnen normgerechte Bemaßungen ähnlich DIN 406-10 sowie DIN 406-11 bereit. Der Stilnamen ‘PM mechanical’ und der Bemaßungslayer, werden automatisch erstellt und gesetzt. Sowie einige Variabel die Sie zum Bemaßen benötigen. Im Modelbereich können sie auch mit einem anderen Maßstab, wenn nötig bemaßen.

Der Befehl für Bemaßungen zu zeichnen im Maßstab 1:1 lautet ‘PM_BEM_M1:1’. Möchten Sie in einem andern Maßstab zeichen. Wählen Sie einen andern Maßstab als 1:1 in dem Befehl Maßstab.

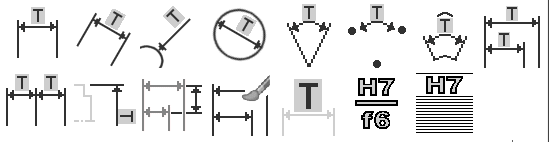

PM mechanical 2D

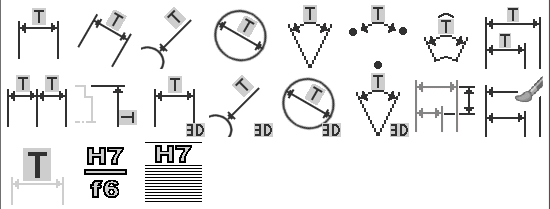

PM mechanical 3D + 3D²

  • Bemaßung
    • Linearbemaßung horizontal / vertikal
    • Linearbemaßung gedreht
    • Radiusbemaßung
    • Durchmesserbemaßung
    • Winkelbemaßung für Linien: Sie können hier zwei Linien die den Winkel einschließt wählen.
    • Winkelbemaßung mit drei Punkten: Sollten keine Linien vorhanden sein. Können Sie hier drei Punkte wählen.
    • Bogenbemaßung
    • Bemaßung von der Basislinie
    • Kettenbemaßung (weiter)
    • Halbschnittbemaßung
    • 3D - Linearbemaßung horizontal / vertikal *
    • 3D - Radiusbemaßung *
    • 3D - Durchmesserbemaßung *
    • 3D - Winkelbemaßung *
      • Beispiel
              BemassungBeispiel_00
    • Bemaßung sortieren / ausrichten:
      Richtet alle lineare Bemaßungen von einer Körperkante, im vordefinierten Abstand
      und nach dem Maßstab aus.
      • Die Abstände können Sie hier und den Maßstab können Sie hier einstellen.
      • Schalten Sie die Beschriftung im Bemaßungsstil oder in den Eigenschaften aus.
      • Beispiel
        • vorher:                                   nacher:
          BemassungBeispiel_01  BemassungBeispiel_02
    • Allen Bemaßungen PM Bemaßungsstil zuweisen: Weist allen Bemaßungen, den Bemaßungsstil “PM mechanical” in der aktuellen Zeichnung zu. Ist der Bemaßungs- oder Textstil nicht vorhanden werden sie angelegt.
    • Textbearbeitung für Bemaßung: M / G / PG....
    • Toleranzen: ähnlich DIN 286, ISO 286, JIS B 0401, DIN ISO 286, BS EN 20286 und CSN EN 20286
    • Toleranzen-Listen:

Die Maße werden automatisch auf den Bemaßungslayer gezeichnet.
* nur mit PM mechanical 3D, PM mechanical 3D² möglich.
