Power Menu mechanical 2D, 3D, 3D² + B&S Manger + Tablett-Emulator  - Version: 22.2.9.195

Beschreibung  >  PM mechanical  >  Bemaßung  >  Toleranzen  >  Liste



Erstellt verschiedene Toleranzlisten die Sie in die Zeichnung einfügen können.
Mehrfachführungen und MTexte dürfen nur eine Zahl und die Toleranz enthalten, sonst werden sie nicht angezeigt.

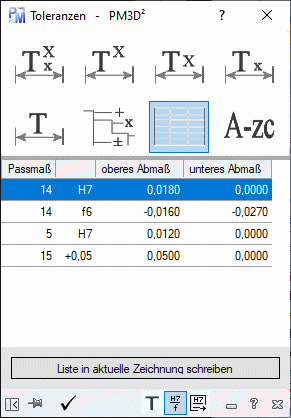

  • Toleranzliste aktualisieren: Klicken Sie auf den Button Toleranzliste wird die Liste nuten. (markierter Button)
  • Liste
    • Kopfzeile 1. Spalte bis 4. Spalte: Klicken Sie auf die Kopfzeilen, wird nach diese Spalte sortiert.
    • Zeile: Zeigt die Toleranzen die in der aktuellen Zeichnung sind.
    • Zeile löschen: Es ist möglich die markierte Zeile mit der Entf.- Taste zu löschen.
    • Daten bearbeiten: Klicken Sie auf eine Zelle und Sie können die Daten bearbeiten.
  • Liste in aktuelle Zeichnung schreiben:
    Schreibt die Liste in die aktuelle Zeichnung
    (siehe unten).

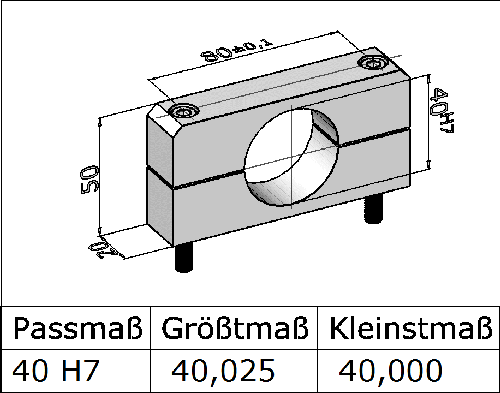

Toleranz_07a

Einstellungen:
Es wurde “mit Größt- und Kleinstmaß” und “Nur ISO-Toleranzen in der Toleranzliste anzeigen” angewählt.

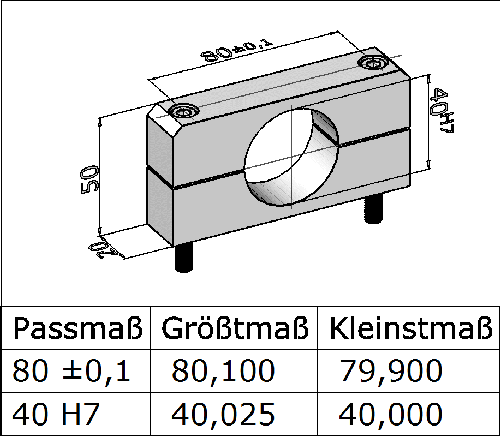

Toleranz_07b

Einstellungen:
Es wurde “mit Größt- und Kleinstmaß” angewählt und “Nur ISO-Toleranzen in der Toleranzliste anzeigen” wurde abgewählt.

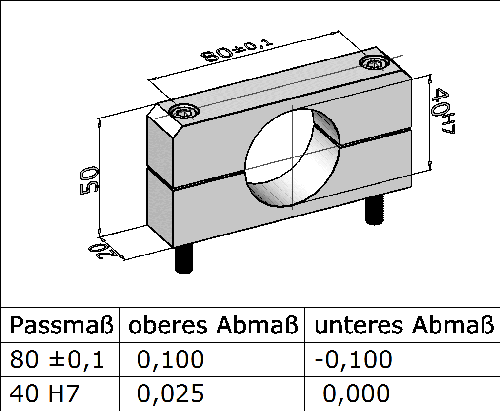

Toleranz_07c

Einstellungen:
Es wurde mit oberem und unterem Abmaß” angewählt und “Nur ISO-Toleranzen in der Toleranzliste anzeigen” wurde abgewählt.
