Beschreibung  >  PM mechanical  >  Zeichnungs- und Stücklistenerstellung  >  Ansichten-Schnitte-Einzelheiten  >  Einzelheiten
Ansichten     Schnitte     Einzelheiten     Optionen




AnsichtenSchnitteEinzuelheiten03

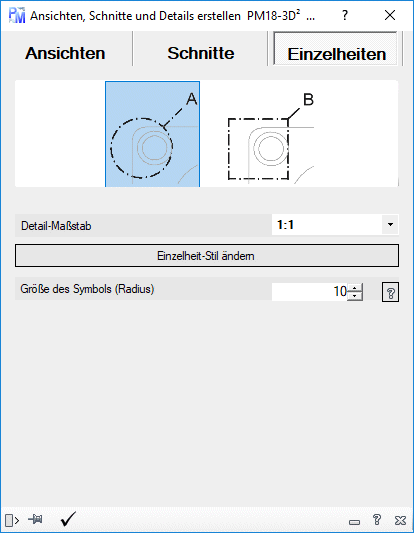

Hier können Sie von einer Ansicht im Papierbereich, runde oder rechteckige Einzelheiten erstellen. Dieser Befehl steht Ihnen nicht für BricsCAD Lite zur Verfügung. Beachten Sie, dass Sie den Einzelheiten-Stil “PM mechanical” als Vorgabestil gesetzt haben.

  • Einzelheiten: Erstellt Einzelheiten von einer Ansicht im Papierbereich.
  • Ansichtswahl:
    • Einzelheit rund erstellen: Erstellt eine neue kreisförmige Einzelheit von einer vorhandenen Ansicht.
    • Einzelheit rechteckig erstellen: Erstellt eine neue rechteckig Einzelheit von einer vorhandenen Ansicht.
  • Detail-Maßstab: Wähle Sie ein Maßstab für die Erzeugung der Details.
  • Einzelheit-Stil ändern: Öffnet ein Dialog zur Änderung des Detailstiles.
  • Größe des Symbols: Gibt in etwa die Größe des Symbols an.



  • Statusleiste und weitere Infos: Siehe auch hier

Stausleiste_14

Es wird die gewählte Einzelheit erzeugt. Geben Sie die benötigten Punkte ein.
