Power Menu mechanical 2D, 3D, 3D² + B&S Manger + Tablett-Emulator  - Version: 22.2.9.195

Beschreibung  >  PM mechanical  >  Zusatzprogramme  >  CNC  >  CNC Bohrlochtabelle

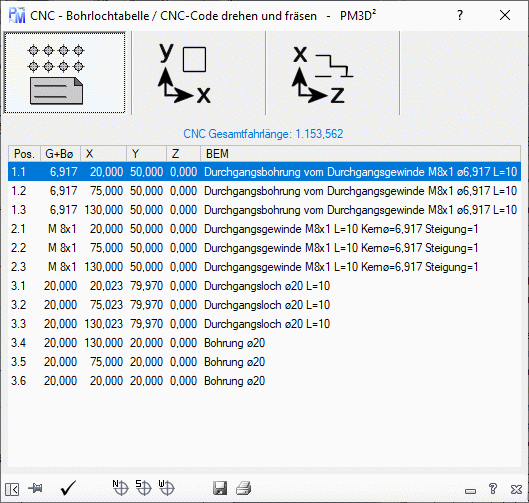

Erstellung einer Bohrlochtabelle

CNC_02

Nach dem starten des Befehls, wählen Sie alle Kreise, Bögen als Gewinde, PM-Bohrungen, PM-Gewinde und PM-Senkungen an.

Es werden alle Daten in die Listen und Zeichnung geschrieben.

Wurde noch keine Liste in die Zeichnung geschrieben werden Sie aufgefordert dies zu plazieren.

Der Befehl sollte nur im Modellbereich genutzt werden. Möglich ist auch von Layout aus durch ein AFenster im Modellbereich zu arbeiten.

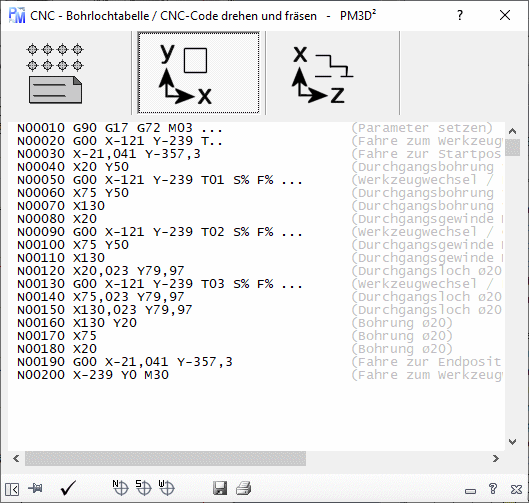

Erstellung eines CNC-Bohrloch-Code

CNC_03

Nach der Erstellung können Sie einfach auf den oberen mittleren Button klicken und Ihnen wird der CNC-Code angezeigt.











Stausleiste_Nullpunkt

Sie können hier einen Nullpunkt einfügen / verschieben. Alle Maße gehen von Nullpunkt aus.

Stausleiste_Startpunkt

Sie können hier einen Startpunkt einfügen / verschieben oder an der Kontur End- und Startpunke wechseln.
Der CNC -Code startet immer am Startpunkt

Stausleiste_Werkzeugpunkt

Sie können hier einen Wekzeugwechsellpunkt einfügen. An diesem Punkt fährt die Maschoine hin und wechselt das Werkzeug.

Stausleiste_Speichern

Speichert die aktuelle Liste als TXT auf die Festplatte ab.

Stausleiste_Drucken

Zeigt von der aktuellen Liste eine Druckvorschau und ermöglicht die angezeigt Liste zu drucken.
