Power Menu mechanical + B&S Manger + Tablett-Emulator  - Version: 21.2.11.140  -  64Bit

Beschreibung  >  PM mechanical  >  Ändern  >  Verdecken



Mit diesem Befehl, können Sie ein Teil einer Linie, eines Bogens oder eines Kreises verdeckt oder sichtbar darstellen. Nicht automatisch geänderte Layer können Sie manuell nacharbeiten.

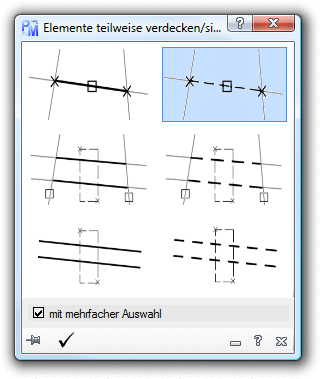

ElemetenTeilVerdecken

  • Befehls-Wahl:
    • Elemente teilweise verdecken / sichtbar:
    • Element zwischen zwei Punkten sichtbar erstellen: Das gewählte Element, wird zwischen dem ersten und dem zweiten Punkt sichtbar gezeichnet. Das der nicht gewählte Teil, des Element, wird verdeckt gezeichnet.
    • Element zwischen zwei Punkten verdeckt erstellen: Das gewählte Element, wird zwischen dem ersten und dem zweiten Punkt verdeckt gezeichnet. Das der nicht gewählte Teil, des Element, wird sichtbar gezeichnet.
    • Mehrere Elemente zwischen zwei Elementen sichtbar erstellen: Die gewählten Elemente, werden zwischen dem zuvor gewählten Grenzkanten sichtbar gezeichnet. Dies trifft nicht für Elemente zu, die mit nur einer Grenzkante das Element schneidet.
    • Mehrere Elemente zwischen zwei Elementen verdeckt erstellen: Die gewählten Elemente, werden zwischen dem zuvor gewählten Grenzkanten verdeckt gezeichnet.
    • Elemente auf sichtbaren Layer holen: Elemente manuell auf sichtbaren Layer holen.
    • Elemente auf verdeckt Layer holen:  Elemente manuell auf verdeckten Layer holen.
  • mit mehrfacher Auswahl: Es können mehrere Elemente hinter einander bearbeitet werden.
    Mit ESC brechen Sie die Funktion ab.
  • Statusleiste und weitere Infos: Siehe auch hier

Stausleiste_14

Es wird die gewählte Funktion ausgeführt.
