Power Menu mechanical + B&S Manger + Tablett-Emulator  - Version: 21.2.11.140  -  64Bit

Beschreibung  >  PM mechanical  >  Ändern  >  Polylinie  >  SPline=>Polylinie

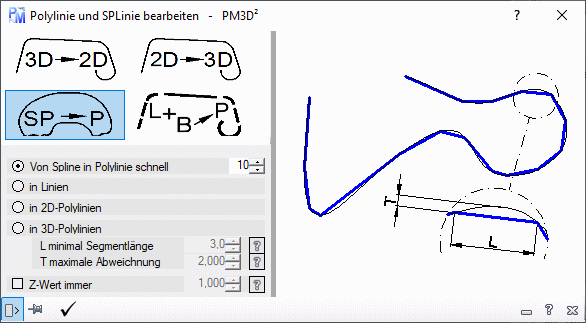

Mit dieser Funktion wir eine SPline in Linien, 2D- oder 3D-Polylinie umgewandelt.

Ändern_SP_Po

  • in 2D/3D Polylinie (automatisch): Es wird eine 2D-Polylinie erzeugt, wenn alle Scheitelpunkte, der Spline, Z = 0 ist. Sonst wird eine 3D-Polyline erzeugt.
    • 10: Höhere Werte, hier 10, möglich von 0 bis 99, erzeugen mehr Segmente.
  • in Linien: Wandelt die SPline in Linien.
  • in 2D-Polylinien: Wandelt die SPline in 2D-Polylinien.
  • in 3D-Polylinien: Wandelt die SPline in 3D-Polylinien.
    • L  minimale Segmentlänge: Geben Sie die minimalste Linienlänge eines Segments an.
    • T  maximale Abweichung: Geben Sie die maximale Abweichung von der SPline an.
    • ?: Ermöglicht einen Abstand in der aktiven Zeichnung zumessen und den Wert automatisch in das entsprechende Eingabefeld zu schreiben (siehe Abstand messen).
  • Z-Wert immer: Gibt den Z-Wert für alle Kontrollpunkte der Polyline an.
