Power Menu mechanical + B&S Manger + Tablett-Emulator  - Version: 21.2.14.187  -  64Bit

Beschreibung  >  PM mechanical  >  Zeichnen  >  Schraffur

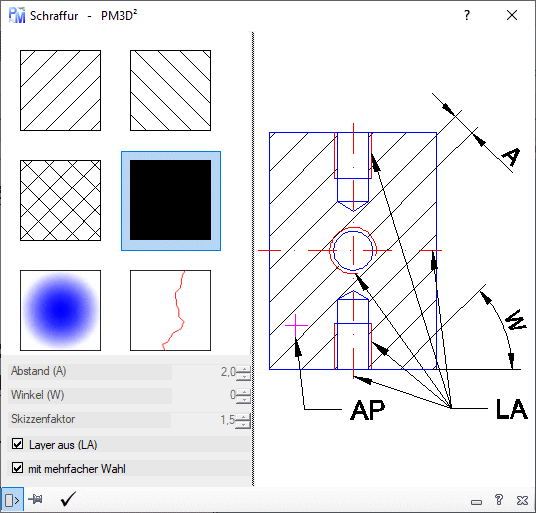

Erstellt die gewählte Schraffur, ähnlich DIN 201 / DIN ISO 128-50, auf dem Schraffur-Layer. Wahlweise können Sie störende Gewindelinien und Mittellinien  ausschalten. Dadurch werden die Schraffuren richtig erstellen.

  • Wahl:
    • 45° Schraffur: Erstellt eine Benutzer definierte 45° Schraffur.
    • 135° Schraffur: Erstellt eine Benutzer definierte 135° Schraffur.
    • 45° Kreuzschraffur: Erstellt eine Benutzer definierte 45° Kreuzschraffur.
    • Solid Schraffur: Erstellt eine vordefinierte SOLID- Schraffur.
    • Farbverlauf erzeugen: Erstellt einen Farbverlauf.
    • Skizzenlinie erzeugen: Erzeigt eine Skizzen-Linie durch mehrere Punkte.
  • Abstand (A): Abstand der Schraffur-Linien.
  • Winkel (W): Winkel der Schraffur-Linien.
  • Skizzenfaktor: Gibt den Ausschlag der Skizzenlinie an. Je größer die Zeichnung desto größer den Faktor angeben.
  • Layer aus (LA): Schaltet den Mittelline- und den Gewindelinienlayer, beim Erstellen der Schraffur aus und nach beenden wieder ein.
  • mit mehrfacher Wahl: Sie können mehrere Auswahlpunkte wählen und dadurch mehrere Schraffuren erstellen.
  • Infofenster: Klicken Sie auf das Fenster für eine größere Ansicht im Zoomfenster zu erhalten.
  • Statusleiste und weitere Infos: Siehe auch hier

Stausleiste_14

Es wird die gewählte Schraffur gezeichnet.
