Power Menu mechanical + B&S Manger + Tablett-Emulator  - Version: 21.2.14.187  -  64Bit

Beschreibung  >  PM mechanical  >  Zeichnungsverwaltung  >  Positionen sortieren

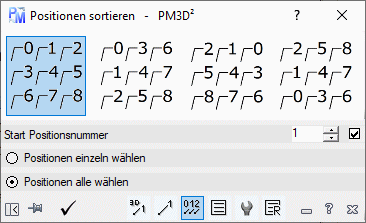

Sortiert Spalten- und Reihenweise die Positionsnummern in der Zeichnung.



  • Wahl der Sortierart: Mit einem Doppelklick auf ein Feld, wird der Befehl ausgeführt.
    • Zeilenweise, von links nach rechts
    • Spaltenweise, von oben nach unten
    • Zeilenweise, von rechts nach links
    • Spaltenweise, von unten nach oben
  • Start Positionsnummer: Geben Sie hier an, mit welcher Positionsnummer  Sie beginnen wollen.
    • Mit einem Doppelklick, können Sie den Wert auf 0 stellen.
    • Mit letzter Positionsnummer weiter: (Häckchen hinter Start Positionsnummer) Wurde diese Option angewählt, wird die Positionsnummer bei der Sortierung hoch gezählt und die nächst mögliche Positionsnummer wird nach dem beenden in das Eingabefeld geschrieben.
  • Positionen einzeln wählen: Sie können im CAD System die Positionen einzeln auswählen.
  • Positionen alle wählen: Es werden alle Positionen automatisch ausgewählt.
  • Statusleiste und weitere Infos: Siehe auch hier

Stausleiste_14

Positionen nach den gewählten Einstellungen sortieren

3D_Positionen1

Schließt den Befehl und öffnet die “3D²-Positionen und Liste einfügen”.

STK07

Schließt den Befehl und öffnet “Positionsnummer einfügen”

PosSort01

Aktueller Befehl

STK02

Schließt den Befehl und öffnet “Stückliste bearbeiten...”

STK08

Schließt den Befehl und öffnet “Eigenschaften ändern”

Stausleiste_Ref

Schließt den Befehl und öffnet “Referenzliste”
